En ny æra i Superhard Material Grinding: Analyse af fordelene ved at bruge keramiske CBN -slibningshjul i midterløse slibemaskiner

1. Tekniske egenskaber ved keramiske CBN -slibninghjulcentreliske slibemaskiner

Kerne tekniske træk ved forglasede CBN -slibningshjul

Ultrahøj hårdhed og slidstyrke

CBNs hårdhed er kun nummer to til Diamond (Microhardness HV 4000-5000) og langt højere end almindeligt korund (HV 2000-2200). Det kan effektivt slibe superhardmaterialer såsom hærdet stål (HRC 60 og derover), cementeret carbid og keramik, med en slidhastighed, der kun er 1/5-1/10, som Corundum slibningshjul.

Fremragende termisk stabilitet

Vitrificerede binding af CBN -slibningshjul opretholder stabil ydeevne under 1000 ° C. Deres koefficient for termisk ekspansion (3,5 × 10⁻⁶/° C) er meget lavere end metalbindinger, der minimerer termisk deformation under slibning og forebyggelse af arbejdsemneforbrændinger.

Selvforretning og kontrollerbar mikrostruktur

Den forglasede binding danner en porøs struktur gennem sintring med høj temperatur, hvilket gør det muligt for slibekornene let at løsrive sig efter passivering og opretholde deres skarphed. Ved at justere porøsiteten (5%-30%) og bindingsformlen (såsom al₂o₃-sio₂), kan slibningshjulets hårdhed og chipholdningskapacitet tilpasses.

Tilbageholdelse af høj form

Traditionelle slibningshjul er tilbøjelige til profilslitage under slibning, mens forglasede CBN-slibningshjul tilbyder over tre gange bedre fastholdelse, hvilket gør dem særligt egnede til højpræcisionscenterløs slibning (f.eks. Bærende rulle rundhed ≤ 1 um).

Tekniske fordele ved forglasede CBN -slibningshjul til midterløse slibemaskiner

Markant forbedret behandlingseffektivitet

Slibningsforhold (G-værdi): CBN-slibningshjul kan opnå 2000-5000 (sammenlignet med 100-300 for slibende hjul), hvilket øger fjernelse af materialet med 3-5 gange.

Lineær hastighed: Understøtter højhastighedsslibning på 80-120 m/s (sammenlignet med 60 m/s for konventionelle slibningshjul), hvilket reducerer behandlingstiden for et stykke.

Forbedret overfladekvalitet og præcision

Roughness (RA): Fin slibning kan nå 0,1-0,2 μm, overlegen i forhold til de 0,4 μm opnået med et korundslibningshjul.

Dimensionel konsistens: masseproduktionstolerancer kan kontrolleres inden for ± 2μm.

Reducerede samlede omkostninger

Selvom CBN-slibningshjul er dyrere pr. Enhed, tilbyder de en levetid på 6-12 måneder (sammenlignet med kun 1-2 uger for korundslibningshjul), hvilket reducerer behovet for hjulændringer med 90%og samlede omkostninger med 30%-50%.

Typiske applikationssager

Sag 1: Masseslibning af bærende ruller

Materiale: GCR15 Bærende stål (HRC 62)

Slibende hjul: keramisk CBN #180, 100% koncentration

Resultat: rundhed ≤ 0,8 μm, RA 0,15 μm og en 2 gange stigning i den daglige output

Sag 2: Karbidværktøjsskaftslibning

Udfordring: Konventionel slibningshjul levetid på kun 4 timer

Løsning: Skift til en keramisk CBN #320 slibningshjul

Resultat: Livet udvidet til 120 timer, og værktøjets rethed nåede 0,005 mm

2. Arbejdsprincippet om keramiske CBN -slibemæssige hjulcentrale slibemaskiner

Systemstruktur og grundlæggende layout

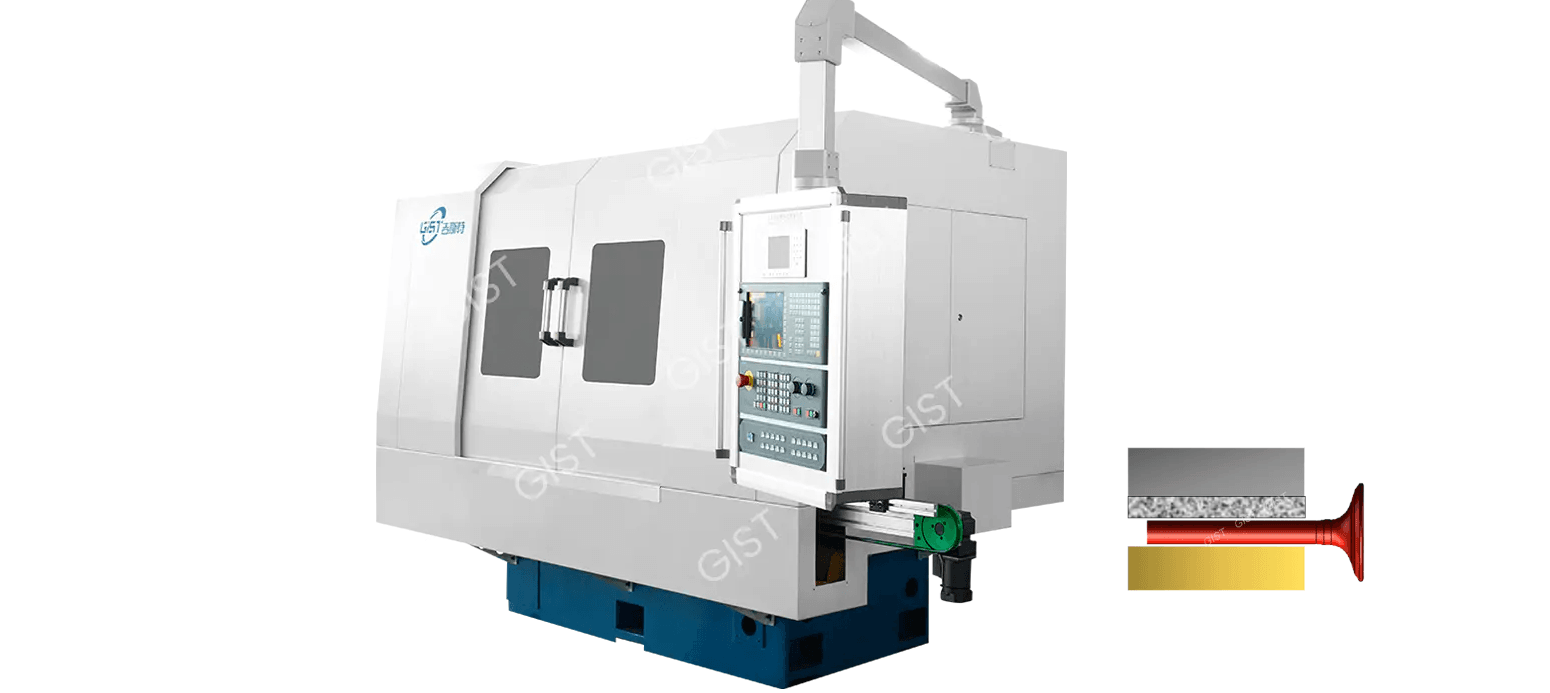

Keramiske CBN -slibemæssige hjulcentreliske slibemaskiner består af tre kernekomponenter:

Slibende hjul: En forglaset bundet CBN-slibningshjul (400-600 mm diameter) Ansvarlig for den vigtigste slibningsbevægelse

Guidehjul: En gummi eller harpiks bundet slibningshjul (200-300 mm diameter) vippet 1-5 ° for at rotere og fodre emnet

Støtte til arbejdsemne: består af en frontguideplade, en bageste guideplade og en supportplade. Danner et stabilt V-formet supportsystem

Typiske layoutparametre:

Slibende hjul Lineær hastighed: 45-60 m/s (svarende til en rotationshastighed på 1500-2500 o/min)

Guide hjulhastighed: 20-50 o / min (uendelig justerbar)

Arbejdsstykket Center Højde: 15% -25% af arbejdsemne-diameteren

Slibning af kinematik

Hovedbevægelsessystem:

Rotation med uret af et keramisk CBN -slibningshjul. Drevet af en variabel frekvensmotor styres hastighedsnøjagtigheden inden for ± 0,5%.

Feed Motion System:

Vejledning af hjulakse hældningsvinkel α (normalt 1-5 °).

Vejledning af hjuloverfladehastighed nedbrydes til:

Omkretnekomponent: vwork = vguide × cosα (rotering af emnet)

Axialkomponent: vfeed = vguide × sina (driver emnet aksialt)

Arbejdsstykket afrundingsmekanisme:

Arbejdsstykket danner et trekantet kontaktmønster med slibningshjulet og guidehjulet.

Højpunktsprioritetsslibningsprincip: Overfladefremstilling Kontakt først slibhjulet og fjernes.

Flere rotationer gennemsnitlige fejl, hvilket i sidste ende opnår høj rundhed.

Særlig arbejdsmekanisme for forglaset CBN -slibningshjul

Mikroskopisk skæreadfærd:

Hårdheden af CBN -slibekorn (8000 HV) er meget højere end for emnets materiale (hærdet stål, ca. 800 HV).

Skæretykkelsen af et enkelt slibekorn er kun 0,1-5 um.

Slibende zonetemperatur er 150-200 ° C lavere end for konventionelle slibningshjul.

Selvforstærkende princip:

Moderat slid af den forglasede binding forårsager fjernelse af kedelige slibekorn. Kontinuerlig eksponering af nye slibekorn opretholder skarphed.

Den specielle porestruktur (15-35% porøsitet) sikrer tilstrækkelig chipplads.

Dimensionel nøjagtighedskontrol:

Ekstremt lavt slibeslitage (0,1-0,3 μm/stykke).

Automatisk kompensationssystem justerer feeden baseret på online målingefeedback.

Højhastighedsstabilitet

Tilladte lineære hastigheder på 80-120 m/s (konventionelle korundslibningshjul ≤ 60 m/s)

Den høje stivhed af den forgudende binding undertrykker højhastighedscentrifugaldeformation (ekspansionskoefficient 3,5 × 10⁻⁶/° C)

Præcisionsopbevaringsmekanisme

Diameter slid ≤ 0,003 mm pr. 10.000 slibningscyklusser (korundslibningshjul ≥ 0,02 mm)

Dynamisk balancekvalitet skal opfylde G2.5 (ISO 1940 Standard)

Eksempel på typisk applikationsproces (bærer rullebearbejdning)

Indlæsning: Foder automatisk materiale fra en vibrerende plade til en understøttelsesplade

Grov slibning: #120 CBN -slibningshjul, 0,2 mm fjernelse

Fin slibning: Udskift med et #320 slibningshjul, 0,01 mm fjernelse

Inspektion: Online måleinstrument giver feedback i realtid om dimensionelle fejl

Dressing: Diamond Roller Slibning hver 50 stykker (0,003 mm foder).

3 . Produktfordele ved keramiske CBN -slibemæssige hjulcentrale slibemaskiner

Ultra-lang levetid

Keramiske CBN-slibningshjul viser bemærkelsesværdig holdbarhed i midterløse slibemaskiner, hvilket kan prale af en levetid 8-12 gange det for konventionelle aluminiumoxidslibningshjul. I kontinuerlige bearbejdningstest af bære stålkomponenter producerede de konsekvent over 8.000 dele efter en enkelt forbindelsescyklus, mens konventionelle slibningshjul typisk kun varede omkring 600 dele, før de krævede påklædning. Denne ekstraordinære holdbarhed oversættes direkte til betydelige økonomiske fordele: værktøjsomkostninger pr. Del kan reduceres med 40-60%, hyppigheden af slibning af hjulændringer kan reduceres med over 85%, og hjælpestoffer forbundet med hjuludskiftninger kan reduceres med op til 70%. En længere levetid betyder også mere konsekvent bearbejdningskvalitet, hvilket eliminerer præcisionsudsving forårsaget af slibning af hjulstøj.

Præcis behandlingsnøjagtighed

Denne type slibemaskine sætter nye industristandarder for bearbejdningsnøjagtighed. I masseproduktion kan diameterkontrolnøjagtigheden opretholdes inden for ± 1 mikron, og rundhed kan garanteres under 0,5 mikron, når man bearbejdede hærdet stålarbejdsemner. Overfladesruhed kan let opnå en spejl finish på RA 0,1-0,2 mikron, uden noget forbrændingslag på emnet overflade og tilbageholdt austenitindhold holdt under 5%. I bærende industriapplikationer er produktvibrationsniveauer reduceret med et gennemsnit på 4 decibel, hvilket forbedrer det endelige produkts ydeevne markant.

Gennembrudsproduktionseffektivitet

Vitrificerede CBN -slibningshjul demonstrerer imponerende materialefjernelseshastigheder. Når man bearbejdning af GCR15 -bærende stål, kan fjernelse af materialet nå 15 kubikmillimeter pr. Millimeter pr. Sekund, en stigning på 180% i forhold til konventionelle slibningshjul. Denne forbedring når 200% ved bearbejdning af højhastighedsstål, og selv så meget som 250% for den mest udfordrende nikkelbaserede legering, 718. I den faktiske produktion er cyklustiden for gearskaftbearbejdning reduceret fra 45 sekunder til 28 sekunder, og arbejdstiden pr. Stykke for oliepumpe-rotorer er blevet reduceret med 55%. Denne øgede effektivitet forkorter ikke kun leveringscyklusser, men forbedrer også brugen af udstyrsudnyttelsen markant, hvilket skaber større produktionskapacitet for producenterne.

Bred materialets tilpasningsevne

Midtløse slibemaskiner med forglasede CBN-hjul kan håndtere stort set al højhårdhed og vanskelige at maskine materialer. Fra hærdede stål på 60-65HRC til højhastighedsstål på 63-67HRC, fra carbider på 85-92HRA til forskellige ingeniørkeramik, opnår de alle ideelle bearbejdningsresultater. På området med høj temperaturlegeringer behandler de med succes problemet med "chipadhæsion"; opnå crack-fri bearbejdning af høj kvalitet af carbider; og oprethold fremragende overfladeintegritet for materialer som Titanium Alloy TC4. Denne brede tilpasningsevne giver en enkelt maskine mulighed for at imødekomme bearbejdningsbehovene i en lang række materialer, hvilket i høj grad forbedrer dens anvendelighed.

Fremragende processtabilitet

Temperaturstigningen holdes inden for 2 mikron efter 8 timers kontinuerlig drift, og det integrerede termiske deformationskompensationssystem justeres automatisk for at opretholde nøjagtigheden. CPK -værdien for kritisk dimensionsbearbejdning forbliver stabil over 1,67, og i en kontinuerlig bearbejdningstest på 2.000 dele er diametervariationen kun ± 1,5 mikron. Udstyrets driftsvibration er mindre end 0,8 mm/s (i overensstemmelse med ISO10816-standarder), og dets gennemsnitlige problemfri driftstid overstiger 4.000 timer. Denne stabilitet sikrer ensartet kvalitet i storstilet kontinuerlig produktion og reducerer kvalitetsrisici markant.

Miljøvenlig behandling

Med hensyn til energiforbrug øger forglaset CBN -slibningshjul andelen af effektiv slibningsenergi til 35%, mens konventionelle slibningshjul lider af forskellige yderligere tab så højt som 30%. Vigtigere er det, at tør slibning er mulig for visse materialer, reducerer kølevæskeforbruget med 90%, reducerer slibevandring med 50%og sænker driftsstøj med 8-10 decibel. Disse miljøvenlige funktioner ikke kun lavere produktionsomkostninger, men hjælper også virksomheder med at imødekomme stadig strengere miljøregler.

En perfekt platform til intelligent fremstilling

Den forglasede CBN-centerløse slibemaskine har omfattende industri 4.0 interfacefunktioner, der muliggør realtidsovervågning af nøgleparametre, såsom slibekraft, temperatur og vibration, og tilslutning til MES-systemer via OPC UA-standardprotokollen. Avancerede AI -algoritmer forudsiger og kompenserer automatisk for slibning af hjulstøj med en nøjagtighed på ± 0,5 mikron. Anvendelsen af digital tvillingteknologi har gjort det muligt for nøjagtigheden af virtuel slibningshjulslivsforudsigelse at overstige 90%. Kombineret med processparameteroptimeringsanbefalingssystemet giver det ideelt grundlæggende udstyr til opførelse af smarte fabrikker.

4. Forholdsregler til anvendelse af keramiske CBN -slibninghjulets midtløse slibemaskiner

Nøglepunkter til slibning af hjulinstallation og idriftsættelse

Præcisionsdynamisk afbalanceringskrav:

To-trins dynamisk afbalancering skal udføres før installation: grov afbalancering (G6.3), efterfulgt af fin balance (G2.5) efter installationen.

Rest ubalance skal kontrolleres inden for 0,5 g · cm, og vibrationer skal være ≤ 0,8 um ved høje hastigheder.

Installations- og positioneringsspecifikationer:

Brug en dedikeret hydraulisk møtrik til installation, og påfør tryk i tre trin til det specificerede drejningsmoment (normalt 120-150 N · m).

Flangekontaktoverfladens renlighed skal være RA 0,4 μm eller mindre, og fladhed skal kontrolleres ved hjælp af en optisk fladlinse. (≤0,005mm)

Processparameteroptimering Retningslinjer

Hastighedsmatchende principper:

Den anbefalede slibende hjul lineær hastighed er 45-60 m/s. Specifikke justeringer kan foretages baseret på materialet:

Hærdet stål: 50-55 m/s

Karbid: 35-45 m/s

Højtemperaturlegering: 40-50 m/s

Guide hjulhastighed og hældningsvinkel Matchende formel: v_workpiece = v_guide × cosα (α = 1-5 °)

Standarder for kølesystemstyring

Kriterier for udvælgelse af væske:

Syntetisk skærefluid (pH 8,5-9,5) anbefales.

Ekstreme trykadditiver, der indeholder svovl eller klor er forbudt (de kan korrodere keramiske bindemidler).

Krav til filtreringsnøjagtighed: ≤10 μm. Magnetisk og papirbånd dobbeltfiltrering anbefales.

Jet -parameterindstillinger:

Trykområde: 3- 5 bar (op til 15 bar med højtryksstråle)

Beregning af strømningshastighed: Q = 0,5 × Slibende hjulbredde (L/min)

Dysvinkel: 15 ° ± 2 ° i forhold til slibningshjulsektionen

Nøglekontrol i forbindingsprocessen

Diamond Roller Dressing:

Forbindingshastighedsforhold: 0,6 til 0,8 (roterende i samme retning)

Tilførselshastighed: 0,5-1 μm/Rev, opdelt i to trin: grov dressing (2-3 μm) og fin dressing (0,5 um)

Optisk dressing rotationshastighed: 30-50 o / min uden foder

Online påklædningsovervågning:

Akustisk emissionssensor overvåger omklædningsprocessen; Enhver pludselig ændring i AE -signalet> 5 dB udløser en alarm.

Strømovervågning: Kontroller straks rullestatus, hvis omklædningseffekten stiger med 15%.

Særlige krav til klemmesammenhæng

Beregning af midthøjde:

Empirisk formel: H = (0,15-0,25) × D_Workpiece

Til bearbejdning af høj præcision skal kontaktvinklen måles ved hjælp af en laserfortrængningssensor (29 ° -31 ° foretrækkes).

Vejledningsjusteringsspecifikationer:

Gap mellem frontguiden og guidehjulet = 0,5 × Arbejdsstykket diameter

Den bageste guide skal trækkes tilbage 0,02-0,05 mm for at undgå ridser.

V-vinkelfejl på pallen skal være ≤ 0,5 °.

Særlige sikkerhedsforanstaltninger

Kontrollering af beskyttelsesindretning:

Slibende hjuldækningseksplosionstryk ≥ 5 bar

Interlock -enheds responstid <50ms

Nødbremsafstand ≤ 1,5 m (med nominel hastighed)

Krav til personlig beskyttelse:

Splinter-proof beskyttelsesbriller skal bæres (EN166-standard). Handsker er forbudt, når man driftsjusteringsmekanismer.

Høringsbeskyttelseszoner (> 85dB) er obligatoriske.

5. Nødløsninger til almindelige problemer med keramiske CBN -slibninghjulets midtløse slibemaskiner

I. Surfadkvalitetsdefektbehandlingsløsninger

Periodiske skravmærker (fiskeskala -mærker)

Nødforanstaltninger:

Reducer straks slibningshjulshastigheden med 10-15%

Forøg kølevæskestrømningshastigheden med 30%, og kontroller sprayvinklen

Brug en bærbar dynamisk balancer til en hurtig kontrol (målværdi ≤ 0,8 μm)

Overfladeforbrændinger (misfarvning/revner)

Nødforanstaltninger:

Skift til højtryks kølevæsketilstand (øg trykket til 8-10 bar)

Reducer foderhastigheden med halvdelen og reducer den lineære hastighed med 3-5 m/s

Brug en "Grind-and-Pause" intermitterende proces (slib i 2 sekunder, pause i 0,5 sekunder)

Avanceret behandling:

Test Grinding Wheel Hårdhed (anbefalet K -klasse)

Optimer dressing-parametre: Forøg antallet af efterbehandling til 80-100 revolutioner

Kontroller den fremspringende højde på CBN -slibekornene (skal være ≥ 1/3 af korndiameteren).

Ii. Dimensionel nøjagtighed uden kontrol

Diameter Drift

Midlertidig kontrol:

Aktivér automatisk kompensation på online målesystemet (trinstørrelse 0,2 μm)

Lås temperaturkompensationsparametre (ΔT ≤ ± 1 ° C)

Undersøg hver 10 stykker, og opret et SPC -kontroldiagram

Systemjustering:

Kontroller guidehjulshældningen (kalibreret ved hjælp af et laserinterferometer, fejl ≤ 0,005 °)

Kontroller kompensationskurven for slibning af hjul (det anbefales at opdatere kompensationen hver 100 stykker)

Genkalibrer emnet understøtter stivhed (deformation ≤ 2μm under 50 kgf tryk)

Roundness out-of-tolerance (oval/rhombus)

Hurtige modforanstaltninger:

Juster arbejdsemnehøjden til inden for 18-25% af diameteren

Forøg guidehjulforbindelsesfrekvensen (kjole hver 50 stykker)

Tilsæt dæmpning af gummistrimler (hårdhed 70-80 kyst A) til understøttelsespladen. EN)

Komplet løsning:

Overhold emnet rotationsbane med et stroboskop

Optimer slibende hjulkarakteristika (juster porøsitet til 25-30%)

Kontroller spindel radial runout (≤0,001mm)

III. Procesystem unormal håndtering

Unormalt slibning hjulstøj

Nødintervention:

Stop straks automatisk feed og skift til manuel tilstand

Brug en diamantpen til lokal slibning (tryk 3-5n)

Skift til et ekstra slibende hjulparametersæt (reducer kornstørrelse på et niveau)

Root Cause Analyse:

Udfør slibningskraftspektrumanalyse (normal FN/FT = 0,3-0,6)

Kontroller kølevæskens penetration (dryppetest skal være ≤2 sekunder)

Evaluer arbejdsemne materialens hårdhedsafvigelse (ΔHRC ≤2)

Opbygning på guidehjulet

Rengøring på stedet:

Mekanisk rengøring med en kobbertrådbørste (hastighed ≤10 omdrejninger)

Spray med et dedikeret rengøringsmiddel Detergent (pH -neutral)

Omvend kort vejledningen (≤30 sekunder)

Forebyggende foranstaltninger:

Installer en hjælpestraber (GAP 0.02-0.05mm)

Juster vejledningshastighedsforholdet (VGUIDE/VSAND = 1/100-1/80)

Polis guide remskiven overflade ugentligt med aluminiumoxidpasta

Iv. Udstyrssvigt i nødsituation

Spindelbås

Operationel procedure:

Brug knappen Emergency Stop til at afskære strømmen

Kontroller inverterfejlkoden (F11 -overbelastning er almindelig)

Træk motoren manuelt for at kontrollere for mekanisk modstand

Mål motorisoleringsmodstanden (≥5mΩ)

Gendannelsestrin:

Fase-for-trin genstart (først, tomgang i lav hastighed i 30 minutter)

Genstart motoren (20-40-60% rampetemperaturstigning)

Udfør dynamisk nøjagtighedsbekræftelse (ISO 230-3 Standard)

Kølesystemfejl

Midlertidig løsning:

Aktivér afkøling af sikkerhedskopiering (tryk 0,3-0,5 MPa)

Brug tøris til lokal køling (afstand ≥ 100 mm)

Reducer slibningsparametre til sikre værdier (Q'W ≤ 5 mm³/mm · s)

Systeminddrivelse:

Rengør filteret (udskift hvis trykforskel> 0,3 bar)

Kontroller centrifugalpumpehjulets clearance (0,1-0,15 mm)

Kalibrer flowføleren (fejl ≤ ± 3%)

V. Speciel materialebehandling af afvigelser

Carbide Chipping

Procesjusteringer:

Brug et finkornet slibningshjul (D126 i stedet for D151)

Brug en negativ rakevinkel (γ = -5 °)

Tilføj hjælpestøtter (tilsæt et supportpunkt hver 50 mm)

Parameteroptimering:

Reducer den lineære hastighed til 35-40 m/s

Skift foderhastigheden til 0,003-0,00 5mm/pass

Pre-Grind 20-30 stykker blødt materiale efter påklædning

Højtemperaturlegeringslang

Nødplan:

Spray anti-stick coating (grafitbaseret)

Skift til intermitterende slibetilstand (ON/OFF -forhold 3: 1)

Forøg aksial svingning (amplitude 0,5-1mm)

Langsigtet løsning:

Brug et åbningshjul med openstruktur (organisation nummer 12-14)

Tilføj minimal mængde smøring (MQL -system)

Forudkølet emnet (til 15-20 ° C)

Vi. Sikkerhedsforholdsregler og tabuer

Absolut forbudte operationer:

Slibende hjul lineær hastighed på over 120% af den nominelle værdi
Kører i høj hastighed uden dynamisk afbalancering
Brug af ikke-specielle flanger til montering

Betingelser, der kræver øjeblikkelig nedlukning:

Unormal støj (pludselig ændring i lydtrykniveau> 10dB)
Forskellige bobler i kølevæsken
Tre på hinanden følgende arbejdsemner er ude af tolerance

6. Vedligeholdelses- og opbevaringsspecifikationer for keramiske CBN -slibemæssige hjulcentrale slibemaskiner

Daglig vedligeholdelse og styring

Rengørings- og vedligeholdelseskrav

En tre-trins rengøringsproces skal udføres efter daglig behandling: Brug først en dedikeret luftpistol med et tryk på højst 0,3 MPa for at fjerne slibende affald fra slibethjulets overflade og være særlig opmærksom på at fjerne rester fra porerne. For det andet skal du tørre kontaktfladerne på guidehjulet og understøttelsespladen med et neutralt vaskemiddel med en pH på 6,5-7,5 for at forhindre kemisk korrosion. Endelig rengør det grundigt kølevæsketank af aflejringer, og hold den resterende volumen til højst 5 mm. En dyb rengøring kræves ugentligt, herunder fjernelse af beskyttelsesdækslet for at fjerne støv fra den interne mekanisme, ved hjælp af en ultralydsrenser til at rengøre små præcisionskomponenter og inspicere den elastiske deformation af hver tætning.

Kritisk overvågning af komponent

Spindelsystemet skal testes dagligt for temperaturstigning med en maksimal tilladt temperaturstigning på 35 ° C. Mål spindel Radial runout ugentligt ved hjælp af en skiveindikator. Standardværdien skal være inden for 0,002 mm. Kontroller trinforskellen i slibende hjulflange kontaktoverfladen månedligt. Enhver forskel, der overstiger 0,005 mm, skal straks behandles. Hydrauliske nødder skal gennemgå en trykretentionstest kvartalsvis, med trykforfaldshastigheden på ikke over 5%.

Periodisk vedligeholdelsesplan

Forebyggende vedligeholdelsesemner

Hydrauliske systemfiltre skal udskiftes hver 500 driftstid. Et filtertrykforskel, der overstiger 0,2 bar, påvirker systemets ydeevne alvorligt. Vejledningsfedt skal genopfyldes hver 300 time, hvilket sikrer, at udfyldningsniveauet når mindst 80% af hulrumsvolumenet. Kølevæskekoncentration skal kontrolleres dagligt med et refraktometer for at opretholde et rimeligt koncentrationsområde på 4-6%. Fjernelse af elektrisk skabsstøv skal udføres månedligt for at opretholde støvtykkelse under 0,5 mm.

Vedligeholdelse af præcision restaurering

Omfattende vedligeholdelse af præcisionsgendannelse skal udføres hver sjette måned, herunder test af maskinværktøjets geometriske nøjagtighed i henhold til ISO -standarder, test af dynamiske stivhedsegenskaber ved hjælp af vibrationsmetoden og kalibrering af CNC -systemparametrene. Disse vedligeholdelsesprocedurer skal udføres i et konstant temperaturværksted, med omgivelsestemperatursvingninger kontrolleret inden for ± 1 ° C/time.

CBN -slibning af hjulopbevaringsspecifikationer

Opbevaringsmiljøkontrol

Et dedikeret opbevaringsskab skal installeres, vedligeholde et internt temperaturområde på 15-25 ° C med en times temperatursvingning på højst ± 2 ° C. Relativ fugtighed skal opretholdes mellem 40-60% RH, med antikondensationsenheder installeret. Det omgivende vibrationsniveau i opbevaringsområdet skal være mindre end 0,5 mm/s (10-500 Hz frekvensområde) for at forhindre resonansskade på slibningshjulets mikrostruktur.

Opbevaring tekniske krav

Brug dedikerede lodrette opbevaringsstativer, understøttet af gummipuder med en hårdhed på 70 ± 5 land A, med understøttelsespunkter, der er placeret mindst 1/3 slibende hjuldiameter. Oprethold en hældningsvinkel på 5-10 ° under opbevaring for at forhindre, at slibhjulet ruller. Slibende hjul, der er opbevaret i mere end seks måneder, skal vakuumpakkes med et resterende tryk, der ikke er større end 10 kPa og en farveskiftende silicagel-tørremiddel placeret i emballagen. Emballageforseglingen skal inspiceres kvartalsvis.

Transportforholdsregler

Emballage- og beskyttelsesstandarder

En fire-lags beskyttelsesemballagestruktur anvendes: en indre anti-statisk polyethylenpose, et 10 mm tyk boblepusningslag i midten, en 5 mm hård ABS-plastik ydre skal og en solid trætransportboks. Emballagen skal være tydeligt markeret med et skrøbeligt symbol (maksimal påvirkningstolerance 3G), en pil opad (vippegrænse 15 °) og en temperaturfølsom etiket (opbevaringstemperatur 5-35 ° C).

Indlæsnings- og losningsprocedurer

Gaffeltrucks er tilladt, men gaffellængden skal være mindst 2/3 af pakkenbredden. Kranløftning skal sikre, at rebvinklen er større end 60 °. Grov håndtering såsom rulle og kast er strengt forbudt. Stabling må ikke overstige to lag. Oprethold stabilitet under transport og undgå pludselig acceleration og bremsning.

Procedurer for inspektionsprocedurer for bestemmelser

Inventory Grinding Wheel Inspection

Inventory slibningshjul skal gennemgå en streng inspektion, før der blev taget i brug: Brug et 10x -forstørrelsesglas til at inspicere til overflade revner og måle den ydre diameter til inden for ± 0,5 mm. En TAP -test udføres for at verificere intern integritet, hvilket sikrer en sprød metallisk lyd. Under den statiske balancetest bør vægten ikke overstige 5G. Dynamisk rebalansering er påkrævet, hvis vægten overstiger standarden.

Forberedelse til installation

Nyligt anvendte slibningshjul skal have lov til at akklimatisere sig til temperaturen i værkstedet i mindst 48 timer. En gradientopvarmningsmetode skal anvendes, hvor temperaturen stiger mere end 5 ° C i timen. Før installation kræves ultralydsrengøring med isopropylalkohol i 10 minutter, og ikke-arbejdende overflader skal overtrækkes med en speciel anti-rustolie. Under installationen skal flangekontaktoverfladen opfylde en renlighedsstandard på RA 0,4μm, og fladhed skal kontrolleres ved hjælp af en optisk fladlinse.

Vedligeholdelsesrekordsystem

Opret et omfattende elektronisk pladestyringssystem, der registrerer grundlæggende data, såsom tidspunkt, personale og udstyrsstatus for hver vedligeholdelsessession, såvel som batchnummeret til udskiftede dele. Systemet skal omfatte trendanalysefunktioner til automatisk at generere rapporter om tidlig advarselsrapporter for almindelige fejl, såsom bæretøj, slibemæssig ubalance og hydrauliske lækager. Vedligeholdelsesdata skal opbevares i mindst fem år, og der skal fastlægges en fuld livscyklussporbarhedsrekord for kritiske komponenter.

Strengt vedhæftning af disse vedligeholdelses- og opbevaringsspecifikationer sikrer optimale driftsbetingelser for centerløse slibemaskiner udstyret med forglasede CBN-hjul, hvilket forlænger gennemsnitstiden mellem fejl til over 8.000 timer og øger levetiden for det slibende hjul med 30-50%. Især i den regnfulde sæson eller perioder med betydelige temperatursvingninger bør der udføres hyppig miljømæssig parametertest for at forhindre, at fugtighed og temperatursvingninger påvirker udstyrets nøjagtighed. Vedligeholdelse skal udføres af professionelt uddannede teknikere, der bruger fabriksspecificerede forbrugsstoffer og værktøjer for at sikre, at kvalitetsvedligeholdelsesbehov opfylder standardkrav.

7. Ofte stillede spørgsmål om påføring af keramiske CBN -slibningshjul i midterløse slibemaskiner

Hvad er fordelene ved keramiske CBN -slibningshjul i centerløse slibemaskiner?

Keramisk CBN (kubisk bornitrid) Slibende hjul tilbyder betydelige fordele ved slibning med høj præcision i midterløse slibemaskiner på grund af deres høje hårdhed, høje termiske stabilitet og lang levetid. Disse fordele inkluderer:

Høj hårdhed: CBNs hårdhed er kun nummer to til diamant, hvilket gør det velegnet til bearbejdning af højhårdhedsmaterialer såsom hærdet stål, cementeret carbid og keramik.

Fremragende termisk stabilitet: Den keramiske binding er modstandsdygtig over for høje temperaturer, reducerer termisk deformation og forbedring af bearbejdningsnøjagtighed.

Fremragende selvskarpning: Slibende korn kaster let efter passivering, opretholdelse af skarphed og reduktion af risikoen for forbrændinger.

Lang levetid: Sammenlignet med almindelige korundslibningshjul kan deres levetid udvides med 5-10 gange, hvilket reducerer udskiftningsfrekvensen.

Hvilke materialer er forglasede CBN -slibningshjul, der er egnede til?

Vitrificerede CBN-slibningshjul anvendes primært til præcisionslibning af højhårdhed, høj-slidbestandige materialer, herunder:

Hærdet stål (HRC ≥ 50, såsom bærende stål og skimmel stål); Carbide (såsom wolframstålværktøjer); Keramik og glas (såsom zirkoniumoxid og siliciumcarbid); Legeringer med høj temperatur (såsom nikkelbaserede legeringer);

De anbefales ikke til brug på bløde materialer (såsom aluminium og kobber), fordi CBN -slibekorn let kan integreres i det bløde metal, hvilket forårsager tilstopning af hjul.

Hvordan skal jeg vælge grusstørrelse, koncentration og binding til forglasede CBN -slibningshjul? Valg af grus størrelse:

Grov slibning (RA 0,8-1,6 um): #80- #120

Semi-fine slibning (RA 0,4-0,8 um): #140- #240

Fin slibning (RA <0,4 um): #320 og derover

Valg af koncentration:

Lav koncentration (50%-75%): Velegnet til høj præcision, lav-slibende styring af bearbejdning

Medium koncentration (100%): Generelt formål, afbalanceringseffektivitet og levetid

Høj koncentration (150%-200%): Velegnet til kraftig slibning, men med en højere omkostning

Valg af bindemiddel:

Vitrified Bond (VIT): Generelt formål, velegnet til mest præcisionsslibning applikationer

Metalbinding (M): Velegnet til ultra-hårde materialer, men med dårlige selvforstærkende egenskaber

Harpiksbinding (B): Velegnet til høj overfladekvalitet, men med dårlig varmemodstand

Hvordan er det korrekt at klæde et forglaset CBN -slibningshjul? Dressing Tools: Diamond Dressing Pen eller Diamond Roller

Dressing parametre:

Dressing Feed: 0,002-0,01mm/slagtilfælde

Påklædningshastighed: 0,1-0,3 m/s

Kølevæske: Skal bruges til at forhindre overophedning under påklædning

Dressing frekvens:

Grovslibning: Kjole hver 4-8 time

Fin slibning: Kjole hver 2-4 time

Hvordan forhindrer man arbejdsemne forbrændinger, når man bruger forglasede CBN -slibningshjul på en midterløs slibemaskine?

Arbejdsstofforbrændinger er normalt forårsaget af overdreven slibningsvarme. Følgende foranstaltninger kan træffes:

Reduktion af slibningshastighed: Reducer korrekt slibningshjulshastigheden (f.eks. Fra 80 m/s til 60 m/s).

Optimering af kølevæske: Brug et meget smørende kølevæske for at sikre tilstrækkelig dækning af slibningsområdet.

Justering af foder: Reducer mængden af hvert snit (f.eks. Fra 0,02 mm til 0,01 mm).

Valg af det passende slibende hjulhårdhed: For hårdt et slibende hjul kan let forårsage forbrændinger; Et blødere forglaset CBN -slibningshjul kan bruges.

Hvilke årsager og løsninger til skravmærker eller out-of-roundness på arbejdsemner?

Mulige årsager:

Ubalanceret slibningshjul

Urendet guidehjul

Forkert arbejdsemnehøjdehøjde

Forkert slibningsparametre (f.eks. Overdreven tilførselshastighed)

Løsning:

Genopbalance slibningshjulet for at minimere vibrationen.

Klæd guidehjulet for at sikre rundhed.

Juster emnets midthøjde (normalt 0,5-1,5 mm over slibningshjulens midtlinie).

Reducer tilførselshastigheden, og optimer slibeparametrene.

Hvad er de mulige årsager og løsninger til kort forglaset CBN -slibende hjul levetid?

Mulige årsager:

Forkert slibningsparametre (f.eks. Overdreven tilførselshastighed)

Utilstrækkelig afkøling, der fører til termisk skade på slibningshjulet

Forkert valg af slibning af hjul (f.eks. For lav koncentration)

Arbejdsmateriale indeholder urenheder (f.eks. Karbid med for højt koboltindhold)

Forbedringsforanstaltninger:

Optimer slibeparametre for at undgå overbelastning.

Sørg for tilstrækkelig kølevæskestrøm (≥20 l/min).

Vælg et CBN -slibningshjul med en højere koncentration (f.eks. 100% → 150%). Kontroller emnetmaterialet for at undgå urenheder, der kan påvirke slibhjulets levetid.

Hvad er forskellen mellem forglasede CBN -slibningshjul og konventionelle korundslibningshjul?

Sammenligningsgenstande	Vitrificeret CBN -slibningshjul	Almindelig korundslibningshjul (f.eks. Hvid korund)
Hardness	Ekstremt høj (kun anden til diamant)	Relativt lav
Relevante materialer	Materialer med høj hårdhed (hærdet stål, karbid)	Almindelig stål, støbejern
Levetid	5-10 gange længere	Relativt kort, kræver hyppig udskiftning
Slibningseffektivitet	Høj, velegnet til præcisionsslibning	Relativt lav, egnet til grov slibning
Koste	Høj, men fremragende samlet omkostningseffektivitet	Relativt lav, men kræver hyppig udskiftning

Hvordan skal forglasede CBN -slibningshjul opbevares og vedligeholdes?

Opbevaringsmiljø: Hold hjulet tørt og vibrationsfrit og undgå ekstreme høje eller lave temperaturer.

Installationsinspektion: Sørg for, at hjulet er fri for revner, og at det indre hul matcher flangen.

Rengøring efter brug: Brug trykluft eller et specialiseret rengøringsmiddel til at fjerne slibesporder og forhindre tilstopning.

Typiske anvendelser af forglasede CBN -slibningshjul på midterløse slibemaskiner

Bærende rullebinding: Høj præcision og konsistens, med RA op til 0,2 um.

Karbidværktøjslibning: Udvid værktøjets levetid og reducer risikoen for forbrændinger.

Automotive dele (f.eks. Camshaksler): Slibning med høj effektivitet for at forbedre produktionseffektiviteten.

8. 10 Nøgleovervejelser til anvendelse af keramiske CBN -slibningshjul i midterløse slibemaskiner

Valg af passende slibende hjulparametre

Gritstørrelse: Vælg #80- #120 til grov slibning og #240- #400 for fin slibning.

Koncentration: Vælg generelt 75%-100%, hvilket stiger til 150%for tung slibning.

Obligation: Vitrified Bond (VIT) er velegnet til de mest højpræcisionsslibningsprogrammer.

Forkert valg: For fin en korn kan øge slibekræfterne, mens en for høj koncentration kan øge omkostningerne.

Sørg for at slibehjul dynamisk balance

Dynamisk afbalancering er vigtig inden installationen for at forhindre, at vibrationer påvirker emnet overfladekvalitet (stigende RA -værdier).

Kontroller regelmæssigt, især under slibning af høj hastighed (lineære hastigheder ≥ 60 m/s).

Virkning: Ubalance kan forårsage skravmærker og runde uden for tolerance.

Klæd korrekt slibningshjulet

Dressing -værktøjer: Diamond Dressing Pen eller Roller.

Påklædningsparametre: Foder 0,002-0,01mm/slagtilfælde, påklædningshastighed 0,1-0,3 m/s.

Afkøling: Spray kølevæske under påklædning for at forhindre varmeskade.

Betjeningsfejl: Overdreven forbinding eller overdreven hastighed vil accelerere slidhjulstøj.

Optimer slibeparametre

Lineær hastighed: Anbefalet til forglasede CBN-slibningshjul er 50-80 m/s (juster afhængigt af materialet).

Tilførselshastighed: 0,005-0,02 mm til fin slibning og højere til grov slibning.

Arbejdsstykket hastighed: Match guidehjulets hastighed for at undgå glidning og deformation.

Typiske problemer: Overdreven foder kan let forårsage forbrændinger, mens for lav hastighed kan føre til dårlig effektivitet.

Kontroller strengt kølevæskeforbrug

Strømningshastighed: ≥20l/min for at sikre dækning af hele slibningsområdet. Filtrering: Brug et filtreringssystem med høj præcision (f.eks. 5 um eller mindre) for at forhindre, at slibning affald af tilstoppet slibningshjul.

Type: Vælg et meget smøre kølevæske (f.eks. Syntetisk ester).

Konsekvenser af utilstrækkelig køling: Arbejdsstofforbrændinger og termisk krakning af slibevjulet.

Juster emnets centrumhøjdehøjde

Anbefalet værdi: Arbejdsstykkets centrum skal være 0,5-1,5 mm over det slibende hjulcenter (juster baseret på diameter).

Virkning: for lav højde kan føre til tønde; For høj højde kan forårsage runout.

Testmetode: Mål rundheden efter en prøve slibning og finjustering til den optimale position.

Undgå at slibe bløde materialer

Anvendelige materialer: Hærdet stål, carbid, keramik osv. (HRC ≥ 50).

Forbudte materialer: Bløde metaller såsom aluminium og kobber kan let forårsage tilstopning af slibende hjul.

Alternativ: Til bløde materialer skal du bruge Corundum eller Diamond Grinding Wheels.

Undersøg regelmæssigt guidehjulet og supportpladen

Guide Wheel Rounding: Out-of-Roundness kan resultere i arbejdsemneafvigelser og kræver regelmæssig afrunding. Supportpladeslitage: Slid kræver udskiftning, ellers påvirkes arbejdsemne retfærdighed.

Vedligeholdelsescyklus: Kontroller guidehjulet hver 8. time.
