Fremkomsten af forglasede bundne kubiske bor nitrid (CBN) slibningshjul har tilvejebragt en opløsning til højpræcision kegle slibning. CBN (kubisk bornitrid) er det næsthårdeste materiale efter diamant, og den forglasede binding giver overlegen varmemodstand og strukturel stabilitet til slibningshjulet. Sammenlignet med traditionelle slibningshjul inkluderer kernefordelene ved forglasede CBN -slibningshjul:
Ekstremt lang levetid: Slidbestandighed er over 100 gange større end Corundum -slibningshjulene, hvilket reducerer værktøjsændringer og dressingstider markant.
Høj termisk stabilitet: Modstands temperaturer, der overstiger 1400 ° C, hvilket forhindrer termisk deformation af emnet.
Retention med høj præcision: Lavt slibende korntab sikrer langvarig, stabil bearbejdningsnøjagtighed.
Slibning med høj effektivitet: Øger metalfjernelseshastigheden med 30% til 50%, hvilket forbedrer produktionseffektiviteten markant.
Vitrificerede CBN-slibningshjul er højtydende slibningsværktøjer lavet af en sammensætning af kubisk bornitrid (CBN) slibende og et forglaset bindemiddel. Denne unikke materialekombination giver dem enestående bearbejdningsydelse.
Egenskaber ved CBN -abrasiver
Cubic Boron Nitride (CBN) er et syntetisk superhardmateriale med en krystalstruktur, der ligner diamant, bestående af kovalent bundet bor og nitrogenatomer. CBN Abrasives har følgende fremragende egenskaber:
(1) Ekstremt høj hårdhed og slidstyrke
Microhardness kan nå 4500HV, kun anden til Diamond (10000HV) og mere end dobbelt så meget som Corundum (2000HV)
Slidbestandigheden er mere end 100 gange den af almindelige korundlasiver, hvilket gør det særligt velegnet til behandling af materialer med høj hårdhed
(2) Fremragende termisk stabilitet
Resistens med høj temperatur op til 1400 ° C (diamant begynder at oxidere ved 800 ° C)
Opretholder skæreydelsen ved høje temperaturer og reagerer ikke med jernbaserede metaller
(3) God kemisk inertitet
Reagerer ikke kemisk med metaller såsom jern, nikkel og kobolt
Særligt egnet til behandling af jernholdige metaller såsom hærdet stål og højhastighedsstål
Karakteristika ved forglaset binding
Vitrified Bond er en nøglefaktor til bestemmelse af ydelsen af slibningshjul. Dens vigtigste funktioner inkluderer:
(1) Høj varmemodstand
Sintringstemperatur kan nå over 1200 ° C
Opretholder stabile mekaniske egenskaber inden for arbejdstemperaturområdet
(2) Fremragende stivhed
Elastisk modul når over 100GPa
Lille deformation under slibning, hvilket er befordrende for at opretholde behandlingsnøjagtighed
(3) Kontrollerbar porøsitet
Porøsitet på 5% -40% kan opnås gennem formeljustering
Porøsitet hjælper med chipfjernelse og afkøling, hvilket forhindrer, at arbejdsemne forbrænder
(4) God selvforstærkning
Slibende korn kan falde i tide efter passivering og afsløre en ny skarp kant
Opretholder kontinuerlig og stabil slibning
Unik struktur af keramiske CBN -slibningshjul
Typiske keramiske CBN-slibningshjul vedtager et flerlags strukturdesign:
(1) Slibende lag
CBN-koncentration er normalt 75% -150% (volumenfraktion)
Slibende størrelsesområde: Grov slibning #80- #120, fin slibning #400- #2000
(2) Overgangslag
Sikrer en fast binding mellem det slibende lag og underlaget
Tykkelse er normalt 1-2 mm
(3) Matrixmateriale
Aluminiumslegering: let, velegnet til højhastighedsslibning
Stålmatrix: Høj stivhed, der bruges til tungbelastning
Fordele ved keramisk bånd
Keramisk binding er et uorganisk materiale sammensat af glasfase og krystallinsk fase. Dens fordele inkluderer:
Høj stivhed: Mere modstandsdygtig over for deformation end harpiks eller metalbinding, der er egnet til slibning med høj præcision
Højtemperaturresistens: opretholder stabilitet, selv under højhastighedsslibning (over 120 m/s).
Fremragende selvskarpning: Efter sprang falder de slibende korn væk, afslører den frisk skærpede kant og opretholder skarpheden.
Sammenligning med traditionelle slibningshjul (korund, diamant osv.)
Præstationssammenligning
Sammenlignet med traditionelle slibningshjul tilbyder keramiske CBN -slibningshjul betydelige fordele:
| Præstationsspecifikationer | Corundum slibningshjul | Resin-Resin CBN Slibing Wheel | Vitrificeret CBN -slibningshjul |
| Maksimal driftstemperatur | 800 ° C. | 300 ° C. | 1400 ° C. |
| Slibningsforhold (G-værdi) | 10-50 | 200-500 | 500-2000 |
| Maksimal lineær hastighed | 80 m/s | 100 m/s | 160 m/s |
| Dimensionel stabilitet | Retfærdig | God | Fremragende |
| Dressing frekvens | Høj | Medium | Lav |
Valg og matchning af slibning af hjul
Vælg den relevante CBN-koncentration baseret på emnets materiale (100% -150% anbefales til hærdet stål)
Principper for valg af grus størrelse:
Grov slibning: #80- #120
Semi-fine slibning: #150- #240
Fin slibning: #400 og derover
Valg af bindemiddel type (glasfase/mikrokrystallinsk keramik)
Installationsspecifikationer
Brug en dedikeret flange for at sikre jævnt distribueret klemkraft
Dynamisk afbalancering er påkrævet efter installation (resterende ubalance ≤ 0,4 g · mm/kg)
Udfør en tomgangskørselstest inden den første brug (3 0 minutter, og øg derefter gradvist hastigheden til driftshastigheden)
Parameterindstilling af nøglepunkter
Lineær hastighedskontrol:
Stål: 80-120 m/s
Karbid: 60-100 m/s
Valg af tilførselshastighed:
Grov slibning: 0,01-0,03 mm/slagtilfælde
Fin slibning: 0,002-0,01 mm/slagtilfælde
Spark-clearing-tider: Udfør mindst tre gnistfri slibning i den fine slibefase.
Kølevæskehåndtering
Specialiseret slibevæske (pH 8,5-9,5) skal anvendes.
Krav til strømningshastighed: ≥ 2 l/min pr. Mm slibende hjulbredde.
Filternøjagtighed ≤ 25 μm. Kontroller regelmæssigt koncentrationen (anbefalet 4 -6%)
Specifikationer for slibning af hjul
Valg af dressing værktøj:
Grov dressing: Enkeltpunkt Diamond Pen
Fin dressing: diamantrulle
Dressing parametre:
Dressing Feed: 0,002-0,01mm/slagtilfælde
Forbindingshastighedsforhold: 0,6 til 0,8 (slibende hjul til rulle lineær hastighedsforhold)
Bær overvågning
Undersøg regelmæssigt slibningshjuloverfladetilstanden (hver 8. time)
Opret et slibekraft/strømovervågningssystem og indstil alarmgrænser
Registrering af slibning af hjulets levetid (gennemsnitligt antal dele behandlet pr. Påklædningsinterval)
Beskyttelsesforanstaltninger
Et beskyttende dækning skal installeres (åbningsvinkel ≤ 180 °)
Operatører skal bære beskyttelsesmasker (for at beskytte mod CBN -støv).
En magnetisk separator skal installeres i arbejdsområdet for at indsamle metalchips.
Unormal håndtering
Procedure for overskydende overskydende håndtering:
Stop straks maskinen.
Kontroller spindelens radiale runout (skal være ≤0,005 mm).
Rebalance.
Arbejdsstykket brænder svar:
Kontroller kølevæskesprayvinklen.
Reducer foderhastigheden med 20%-30%.
Temperatur- og fugtighedsstyring
Oprethold en værkstedstemperatur på 20 ± 2 ° C.
Relativ fugtighed på 45%-65%.
Præcisionssliberingsrum skal opretholdes ved en konstant temperatur.
Forebyggelsesforanstaltninger til vibrationer:
Installer udstyret på et vibrationsbestandigt fundament (amplitude ≤2μm).
Undgå at lokalisere udstyret i det samme område som stemplingsudstyr.
Fænomen: Arbejdsstykket keglevinkel ud af tolerance (> ± 0,005 °)
Mulige årsager:
Tab af værktøjsgeometrisk nøjagtighed (guideveje/spindel)
Forkert indstilling af slibende hjulklædningsvinkel
Utilstrækkelig arbejdsemne/fixturstivhed, der forårsager deformation
Løsninger:
Brug et laserinterferometer til at kontrollere geometrisk nøjagtighed i maskinværktøjet (med fokus på z-akse og x-akse vinkelret)
Genkalibrering af slibningshjulskjedervinkel (ved hjælp af en standardvinkelmåler anbefales)
Tilføj yderligere arbejdsemne-supportpunkter og skift til en hydraulisk klemme (kontroller klemmekraften til 3-5 MPa)
Fænomen: rundhed> 2μm
Mulige årsager:
Dårlig slibende hjul dynamisk balance
Spindelbærende slid (radial runout> 0,003 mm)
Overdreven slibningsparametre
Løsning:
Rebalance the Grinding Wheel (målværdi: G1.0)
Kontroller spindel radial runout og udskift om nødvendigt lejer (keramiske lejer anbefales)
Juster parametre:
Reducer lineær hastighed med 10%-15%
Reducer tilførselshastigheden til 50% af den oprindelige værdi
Fænomen: Regelmæssige krusningsmønstre (bølgelængde 0,1-0,5 mm)
Mulige årsager:
Slibende hjularbejde-systemvibration
Loose Machine Foundation
Slibende resonans
Løsning:
Kontroller og forstærker fundamentet (vibrationsværdien skal være ≤ 2μm/s)
Juster rotationshastigheden for at undgå resonanszonen (bestemt ved FFT -spektrumanalyse)
Brug et ulige fordelt slibestjul (f.eks. En spiralrilletype)
Symptom: Misfarvning af emnet overflade (oxidation)
Mulige årsager:
Utilstrækkelig afkøling (utilstrækkelig strømning/tryk)
Tilstoppede slibende hjulporer
Overdreven tilførselshastighed
Løsning:
Optimer kølesystemet:
Forøg strømningshastigheden til 15 l/min · mm (slibende hjulbredde)
Brug et dobbeltdysedesign (en ovenpå og en i bunden, vinklet ved 15 °)
Rengør slibningshjulsporerne med en højtryksluftpistol (0,6 MPa trykluft)
Reducer foderhastigheden med 30% og øg antallet af poleringscyklusser (≥3)
Symptom: Slibende hjulliv reduceres med mere end 50%
Mulige årsager:
Forkert slibekoncentration
Ændringer i arbejdsemne -materiale (f.eks. Indeholdende hårde faser)
Forkert påklædningsparametre
Løsning:
Juster CBN -koncentration:
Slukket stål: 100%-125%
Karbid: 75%-100%
Ændre påklædningsparametre:
Reducer omklædningsfremføringsfrekvensen til 0,001 mm/slagtilfælde
Juster forbindingshastighedsforholdet til 0,4
Fænomen: "skaldede pletter" vises på slibethjulets overflade
Mulige årsager:
Utilstrækkelig bindingsstyrke
Overdreven slagbelastning
Kølevæskekorrosion
Løsning:
Brug mikrokrystallinsk keramisk binding med høj styrke
Optimer skæremetode (brug skråt skæring, vinkel <5 °)
Skift kølevæsketype (undgå svovlholdige tilsætningsstoffer)
Fænomen: 30% fald i metalfjernelseshastighed
Mulige årsager:
Slibende hjul sløvhed
Utilstrækkelig slibekraft
Konservative procesparametre
Løsning:
Implementere tilstandsovervågning:
Indstil strømtærskel (85% af den nominelle effektalarm)
Brug akustisk emissionssensor til at overvåge slibningshjulstilstand
Fænomen: Dimensionel variation af batches> 0,005 mm
Mulige årsager:
Akkumuleret termisk deformation
Målesystemfejl
Ukompenseret slibning af hjulstøj
Løsning:
Implementere temperaturkompensation:
Maskinopvarmningstid ≥ 2 timer
Installer et omgivelsestemperaturstyringssystem (20 ± 1 ° C)
Opret en automatisk kompensationsmekanisme:
Trigger online måling hver 10 dele
Korriger automatisk Z-aksen-koordinaten via PLC
Nødforanstaltninger:
Tryk straks på nødstopknappen
Kontroller integriteten af den beskyttende dækning
Årsager til undersøgelse:
Overspeed (tjek den maksimale hastighedsmærke)
Overdreven installationsspænding (drejningsmoment flangeboltene i henhold til manualen)
Nødforanstaltninger:
Kontroller klemmen hydraulisk tryk efter nedlukning (normalt 3-5 MPa)
Brug en sekundær positioneringsløsning (mekanisk positionering af pneumatisk klemme)
Tilføj visuel inspektion til nøgleprocesser (for at bekræfte korrekt klemme)
Etablere en overvågningslog:
Optag slibekraftkurven efter hver dressing
Track Grinding Wheel Life Trends (Control Chart Management)
Reservedelsestyring:
Oprethold nødsitueringshjuldressingværktøjer (diamantruller)
Spindelbærende reservedele (anbefalet obligatorisk udskiftning efter 8.000 timer)

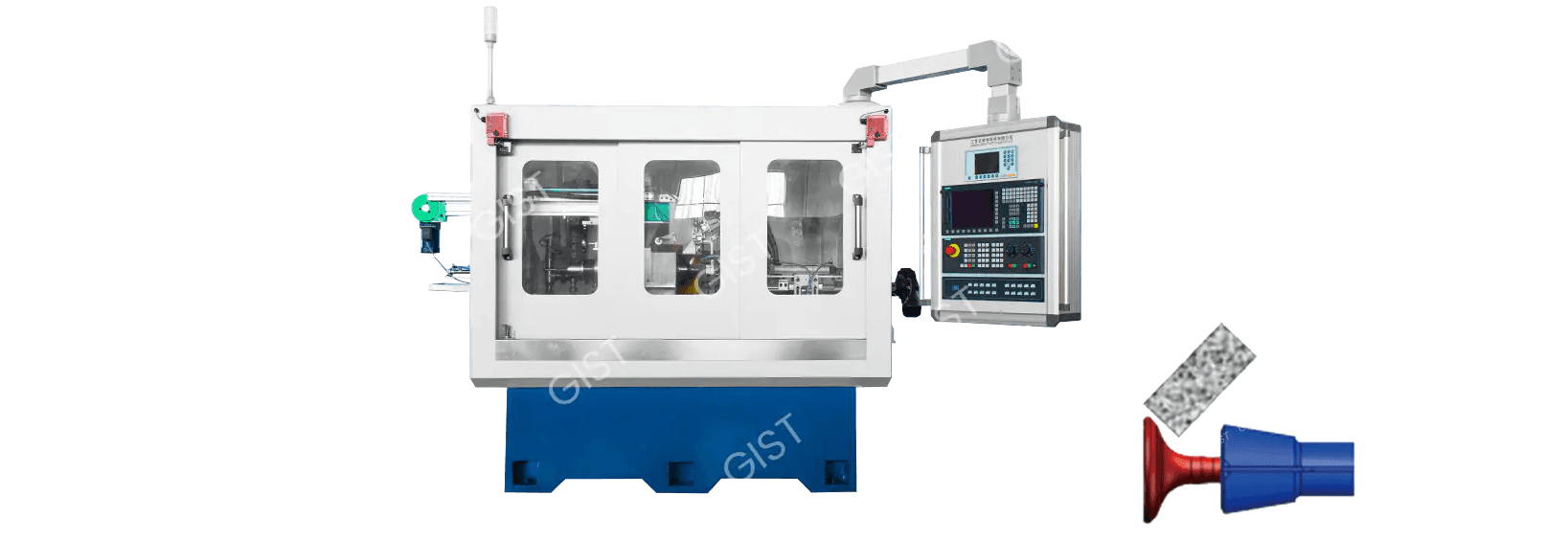

Keramiske CBN-hjulpræcisionskegler er avanceret udstyr, der er specifikt designet til bearbejdning af højpræcisionskoniske dele. Deres kernefunktioner er som følger:
Opnå mikronniveau bearbejdningsnøjagtighed (rundhed ≤ 1μm, keglevinkeltolerance ± 0,003 °).
Kan behandle en række koniske strukturer:
Automotive transmission synkronisator kegler
Luftfartsmotormotor og tenon rille kegler
Præcision bærende raceway kegler
Værktøjskantelettelseskegler
Designet til materialer med høj hårdhed:
Hærdet stål (HRC60)
Højtemperaturlegeringer (Inconel 718 osv.)
Carbide (YG8 osv.)
Løs problemerne med, at traditionelle slibningshjul er "ude af stand til at slibe" og tilbøjelige til forbrændinger
Integreret drejeproces
Komplet bearbejdning af multi-funktion i en enkelt klemmeopsætning:
Keglecylindrisk overflade
Slut ansigt affyr
Profilering af overfladespor
| Sammenligningsartikel | Corundum slibningshjul | Vitrificeret CBN -slibningshjul |
| Dressing Life | 50 stykker | 2.000 stykker |
| Samlet levetid | 200 stykker | 50.000 stykker |
| Dressing frekvens | To gange pr. Skift | En gang om ugen |
Surface Roughness RA når 0,1 um (spejlfinish)
Ingen forbrændingslagsdybde <2μm (konventionel slibningshjul> 10μm)
Reststress kontrolleret inden for -200MPa (trykstatstilstand)
Markant forbedret metalfjernelseshastighed:
Slukket stål: 2,5 mm³/mm · s (konventionel proces 0,8 mm³/mm · s)
Karbid: 1,2 mm³/mm · s (konventionel proces 0,3 mm³/mm · s)
Skær cyklustid reduceret med 40%-60%
Sammenligning af energiforbrug:
Konventionel slibemaskine: 25 kW · h/100 stykker
CBN Grinder: 8kW · H/100 stykker
Affaldsreduktion:
Slibende chips reduceret med 80%
Kølevæskeforbrug reduceres med 50%
Udstyret med et online målesystem (laser/kontakttype)
Adaptiv kompensationsfunktion:
Korrigerer automatisk slibning af hjulstøj
Realtidskompensation for termisk deformation
Digital Twin System forudsiger bearbejdningsresultater
Nano-keramisk bindingsteknologi:
Bøjningsstyrke steg til 180 MPa
Varmebestandighed steg med 30%
Multi-lags kompositslibningshjul:
Basislag: Matrix med høj skyld
Overgangslag: Gradientmateriale
Arbejdslag: CBN -mikrokrystallaggregater
Kryogen slibningsteknologi:
Arbejdsstykket temperatur <150 ° C (konventionel proces> 400 ° C) opnået gennem højtryksstråle-afkøling
Vibrationsundertrykkelsesteknologi:
Aktivt dæmpningssystem styrer vibrationsamplitude til inden for 0,5 μm
Fem-aksekoblingsfunktion:
Maksimal bindingsnummer af akser: x/å/z/akse/center
Positioneringsnøjagtighed: 5μm 5μm/300 mm
Modulært design:
Hurtig slibningshjulenhedsudskiftning (<10 minutter)
Valgfri drejning/fræsningsfunktionsmoduler
Transmissionssynkronisator Keglebearbejdning:
Bearbejdningsnøjagtighed forbedret til din 5
Enhedsomkostninger reduceret med 35%
Ny energikøretøjs motorskaft Keglebearbejdning:
Opnå en 0,005 mm pasformstolerance
Fjern støjproblemet forbundet med traditionel samling
Motor Blade Mortise og tenonbearbejdning:
Træthedslivet steg med 3 gange
Bearbejdningscyklus reduceret fra 8 timer til 2,5 timer
Landingsgearbærende keglebearbejdning:
Overfladeintegritet opfylder AMS2420 -standarder
Skrothastighed reduceret fra 15% til 0,5%
Carbide bor tilbage vinkel bearbejdning:
Skridt serration <3μm
Værktøjets levetid steg med 50%
Fræsere med høj præcision med koniske skår:
Kontaktområde> 90%
Klemning af gentagelighed 1μm
Intelligente opgraderinger:
Integreret AI -procesoptimeringssystem
Udvikling af en selvlærende slibningshjulstilstandsforudsigelsesmodel
Grøn fremstilling:
Tørgribningsteknologi gennembrud
Udvikling af nedbrydelige bindemiddelmaterialer
Ultra-præcisionsbearbejdning:
Opnåelse af nanoskala overflade ruhed (RA <0,05μm)
Udvikling af fjernelsesprocesser på atomniveau
Unormal bearbejdningsnøjagtighed manifesterer sig hovedsageligt som overdreven keglevinkel og dårlig rundhed. Overdreven keglevinkel henviser typisk til en afvigelse på mere end ± 0,01 ° mellem den faktiske bearbejdede keglevinkel og designkravet, mens dårlig rundhed indikerer en afvigelse på mere end 2 um fra det bearbejdede cirkulære tværsnit.
For overdreven keglevinkel skal maskinværktøjets geometriske nøjagtighed først kalibreres. Det anbefales at bruge et laserinterferometer til at kontrollere vinkelret på hver maskinakse, især vinkelret mellem X- og Z -akserne. Denne test skal udføres, efter at maskinens driftstemperatur er stabiliseret, hvilket typisk kræver et opvarmningskørsel på 1-2 timer. Hvis vinkelret på afvigelse påvises, skal den korrigeres i henhold til maskinværktøjsproducentens instruktioner. Dette opnås generelt ved at justere guide jernbaneklarering til inden for 0,005-0,01 mm.
Slibende hjuldressing er også en betydelig faktor, der påvirker den koniske vinkelnøjagtighed. Diamond Roller Dressing anbefales med en forbindingsfoderhastighed på 0,002-0,005mm. Efter påklædning kræves mindst tre gnistfri poleringscyklusser for at sikre ensartethed og skarphed af slibekornene på slibevjuloverfladen. Til konbe-præcisionsskylling anbefales det at teste slibning af en eller to arbejdsemner før endelig bearbejdning. Først efter at der opnås tilfredsstillende målinger kan masseproduktion begynde.
Dårlig rundhed er ofte tæt knyttet til tilstanden til maskinværktøjspindlen. Kontroller først spindelens radiale runout, som ikke bør overstige 0,003 mm ved hjælp af en skiveindikator. Hvis denne værdi overskrides, kan spindellejerne muligvis udskiftes. Endvidere skal slibningshjulet være dynamisk afbalanceret til G1.0 -standarder med ubalance kontrolleret inden for 0,4 g · mm/kg. Til slibning med høj hastighed (lineære hastigheder, der overstiger 80 m/s), anbefales et online dynamisk afbalanceringssystem til realtidsovervågning og justering.
Defekter i overfladekvalitet inkluderer typisk skravmærker, forbrændinger og overdreven ruhed. Chatter -mærker kan kategoriseres som regelmæssig og tilfældig.
Regelmæssige chattermærker forekommer typisk som ensartede, periodiske striber med en bølgelængde mellem 0,1 og 0,5 mm. Denne type problem er primært forårsaget af systemvibrationer. Behandlingsforanstaltninger inkluderer: præcist afbalancering af slibningshjulet for at sikre, at det opfylder G1.0 -standarderne; Justering af spindelhastigheden og anvendelse af FFT -spektrumanalyse til at identificere resonansfrekvenser for at undgå følsomme hastighedsområder; og inspektion af maskinværktøjsfundamentet for at sikre, at vibrationsniveauerne er under 2 μm/s.
Tilfældige chattermærker forekommer som uregelmæssige overflademærker, hvilket ofte indikerer mulig spindelbærende slid. Lejer skal inspiceres og udskiftes om nødvendigt. Når du udskiftes, skal du være opmærksom på den bærende forudindlæsning. Overdreven forudindlæsning kan føre til for tidlig lejefejl.
Overfladeforbrændinger er primært forårsaget af overdreven temperaturer i slibningsområdet. Løsninger inkluderer: Forøgelse af kølevæskestrømningshastigheden til mindst 2 l/min pr. Millimeter slibende hjulbredde; kontrol af kølevæskedysepositionen for at sikre, at den er på linje med slibningskontaktzonen; Optimering af slibeparametre, hvilket reducerer tilførselshastigheden passende og øger antallet af poleringscyklusser. For alvorlige forbrændinger kan det være nødvendigt at udskifte et forglaset CBN -slibningshjul med et med højere termisk ledningsevne.
Overdreven ruhed er ofte relateret til tilstanden for slibningshjulet. Når det slibende hjulkorn bliver kedeligt, forværres overfladen ruhed markant. Det er nødvendigt at klæde slibningshjulet, og en testslibning skal udføres efter klædning for at verificere tilstanden. Hvis problemet vedvarer, skal du overveje at skifte til et finere grus-slibningshjul eller reducere tilførselshastigheden med 50%.
Slibende hjul abnormiteter manifesterer sig primært som overdreven slid og slibende korntab. Overdreven slid af et slibende hjul betyder, at dets levetid er markant lavere end forventet, hvilket potentielt når 50% eller endda mindre af dets normale levetid.
Større årsager til overdreven slid inkluderer forkert slibekoncentration, ændringer i arbejdsemne -materialegenskaber og forkerte forbindingsparameterindstillinger. For vanskelige at maskine materialer som hærdet stål anbefales det at bruge et slibende hjul med en CBN-koncentration mellem 100% og 125%. Ved bearbejdning af legeringer, der indeholder hårde faser, kan koncentrationen reduceres til 75% til 100%. Med hensyn til påklædningsparametre skal forbindelsesfoder reduceres til 0,001 mm/slagtilfælde, og forbindingshastighedsforholdet skal justeres til ca. 0,4.
Grit, der kaster, manifesterer sig som lokaliserede "skaldede pletter" på slibethjulets overflade. Disse lokaliserede "skaldede pletter" er typisk forbundet med utilstrækkelig bindingsstyrke, overdreven påvirkningsbelastning under bearbejdning eller kølevæskekorrosion. Løsninger inkluderer: Skift til et slibende hjul med en højstyrke mikrokrystallinsk keramisk binding; Optimering af bearbejdningsstien ved hjælp af en rampet indgang på mindre end 5 ° for at undgå påvirkning forårsaget af retsvindende nedskæringer; og kontrol af kølevæskesammensætningen for at undgå at bruge kølevæske, der indeholder ætsende tilsætningsstoffer, såsom svovl.
Slibende hjulfraktur Emergency Response
I tilfælde af et slibende hjulfraktur, skal operatøren straks aktivere nødstopknappen for at afbryde strømmen til maskinen. Kontroller derefter integriteten af det beskyttende dækning for at sikre, at intet flyvende affald kan skade nogen. Ulykkesundersøgelse skal fokusere på: om slibevjulshastigheden overstiger den maksimale hastighed, der er angivet på etiketten; om flangemonteringen fladhed er inden for 0,01 mm; og om slibningshjulet er udløbet eller forkert opbevares.
Arbejdsdel klamfejlrespons
Arbejdsstykkets klemmefejl kan føre til alvorlige sikkerhedsrisici og fejl i emnet. Forbedringsforanstaltninger inkluderer vedtagelse af et dobbelt positioneringssystem: mekanisk positionering for at sikre referenceposition, hydraulisk klemme for at tilvejebringe primær klemmekraft og pneumatisk låsning som en sikkerhedsfunktion. Visuel inspektion kan også tilføjes for at bekræfte, at arbejdsemne klemmes er på plads inden behandlingen.
Almindelige problemløsninger:
| Symptom | Mulig årsag | Løsning |
| Arbejdsstykket overflade krusninger | Slibende hjul ubalance/spindelbæret slid | Rebalance/Udskift lejer |
| Taper vinkelnøjagtighed overstiger | Tab af maskingeometrisk nøjagtighed | Genkalibrer maskinniveau og vejledninger |
| Overdreven slibning af hjulstøj | Overdreven slibningsparametre | Reducer lineær hastighed med 15%-20% |
| Arbejdsstykket overfladeforbrænding | Utilstrækkelig afkøling/slibningshjul | Forøg kølestrøm/udskift i tide |
| Nedsat slibningseffektivitet | Slibende hjulporer tilstoppet | Klar eller gendan med en speciel rengøringsstang |
Daglige vedligeholdelsesnøglepunkter
Daglig vedligeholdelse er vigtig for at sikre langsigtet, stabil drift af udstyret. Før starten af hvert arbejdsskift skal følgende inspektioner udføres: kølevæskekoncentration skal kontrolleres ved hjælp af et refraktometer for at sikre, at koncentrationen forbliver inden for området 4% -6%; Luftsystemtryk skal kontrolleres for at opretholde et driftstryk på 0,5-0,7 MPa; og slibningshjulet skal inspiceres visuelt for revner, defekter eller andre abnormiteter.
Vedligeholdelse efter skift er lige så vigtig og inkluderer: rengøring af arbejdsbænken og magnetisk separator for at fjerne metalchips og slibende opbygning; tørring af guideway -vagterne for at forhindre chips i at komme ind i guideway -overfladen; Optagelse af hjulforbindelsesdata og antallet af arbejdsemner, der er behandlet under skiftet, og vedligeholdelse af en komplet udstyrsdrift.
Periodisk vedligeholdelsesplan
Ugentlig vedligeholdelse fokuserer på at kontrollere guideway -smøresystemet for at sikre, at fedtniveauet er mindst 80%, og at smørelinierne er uhindret. Det hydrauliske system skal inspiceres grundigt månedligt med fokus på filtertrykforskellen. Hvis trykforskellen overstiger 0,3 MPa, skal filteret udskiftes.
Spindelsystemet skal inspiceres professionelt kvartalsvis ved hjælp af et højpræcisionsmikrometer til måling af spindelradial runout, som ikke bør overstige 0,002 mm. Spindeltemperaturstigningen skal også kontrolleres; Det må ikke overstige 15 ° C efter fire timers kontinuerlig drift. Årlig vedligeholdelse kræver, at en professionel tekniker udfører en fuld kalibrering af værktøjet til værktøjet og gendanner al positioneringsnøjagtighed til fabriksstandarder.
Key Component Life Management
Som en kernekomponent anbefales spindellejer at blive udskiftet efter 8.000 timers drift, uanset overfladetilstand. Guideway -glider har typisk en levetid på fem år og bør udskiftes straks for at undgå tab af nøjagtighed. Slibende hjulflange skal kontrolleres hver 2.000 time for at sikre sikker og pålidelig installation. Kølevæske skal udskiftes fuldstændigt hver tredje måned for at forhindre forringelse, der påvirker bearbejdningens ydeevne.
| Vedligeholdelseskategori | Vedligeholdelseselement | Driftsdetaljer og standarder | Cyklus | Registreringskrav |
| Daglig vedligeholdelse | Kølevæskeinspektion | Kontroller koncentration (4%-6%), pH (8,5-9,5), filtreringsnøjagtighed ≤ 25μm | Pr. Skift | Rekordkoncentration og urenheder |
|
| Slibende hjul visuel inspektion | Kontroller for revner, defekter og løse slibende partikler og rene lufthuller (0,6 MPa luftpistol). | Hvert skift | Tag fotos og arkiver eventuelle abnormiteter. |
| Undersøg lufttrykssystemet. | Sørg for, at trykket er mellem 0,5-0,7MPa, og at der ikke er nogen lækager i rørledningen. | Hvert skift | Registrer trykværdien. | |
| Ugentlig vedligeholdelse | Vejledning af jernbane | Tilføj speciel fedt, fyld ≥ 80% | Ugentlig | Registrer smørepunkter og beløb |
|
| Hydraulisk systeminspektion | Kontroller filtertrykforskellen (<0,3 MPa) og olieniveauet inden for det markante interval. | Ugentlig | Registrer trykforskellen og olieniveauet. |
| Slibende hjul dynamisk balancecheck. | Brug en dynamisk balancer til at kalibrere til G1.0 (ubalance ≤ 0,4 g · mm/kg). | Ugentligt eller efter at have skiftet slibningshjulet. | Registrer ubalancen. | |
| Månedlig vedligeholdelse | Spindelnøjagtighed Inspektion | Mål radial runout (≤0,003mm) og aksial spil (≤0,002mm) | Månedlig | Gem inspektionsrapport |
|
| Kølevæskeudskiftning | Udskift kølevæskens og rengør rørene og tanken helt. | Hver tredje måned | Registrer udskiftningsdatoen og modelnummeret. |
| Maskinværktøjsgeometrisk nøjagtighedskalibrering. | Kontroller lodretheden af hver akse ved hjælp af et laserinterferometer (x/z -akse ≤ 0,005 mm/300 mm). | Kvartalsvis | Opbevar kalibreringscertifikatet på fil. | |
| Årlig vedligeholdelse | Fuld maskineoverhaling | Inkluderer styring af styring af styring, justering af skruelast og elektrisk systemisoleringstest | Årligt | Komplet vedligeholdelsesrapport |
| Key Component Life Management | Spindelbærende udskiftning | Obligatorisk udskiftning efter 8.000 timers drift ved hjælp af keramiske lejer | Akkumuleret med timer | Rekordudskiftningstid og batch |
|
| Udskift guideskinnerne og gliderne | Udskift hvert 5. år, eller når der udvikles et betydeligt spil | 5 år | Registrer årsagen til udskiftning |
| Slibende hjulflange kalibrering | Kontroller fladhed (≤ 0,01 mm). Boltmoment skal overholde producentens instruktioner. | Hver 2000 timer | Registrer drejningsmomentværdien | |
| Emergency Response | Slibende hjul revne | Stop straks maskinen → Kontroller beskyttelsesdækslet → Kontroller for hastighed/installationsproblemer → Udskift slibevjulet | I tilfælde af en revne | Udfyld en hændelsesrapport |
|
| Arbejdsstykket klemmesvigt | Stop maskine → Kontroller klemmetryk (3-5 MPa) → Forøg visuel inspektion → Optimer placering | Når dette sker | Registrer korrigerende foranstaltninger |
Vedligeholdelsesforholdsregler:
Sikkerhed først: Før vedligeholdelse skal du afbryde strømforsyningen og frigive trykket. Bær beskyttelsesudstyr.
Værktøjer: Brug producent-anbefalede inspektionsværktøjer (såsom laserinterferometre og dynamiske balancere).
Datasporbarhed: Bekræftelse af underskrift er påkrævet for hver vedligeholdelsesoperation, og dataene arkiveres i mindst tre år.
Unormal advarsel: Luk straks maskinen til undersøgelse, hvis problemer som øget vibration eller unormal temperaturstigning detekteres.
Svar:
Ekstremt lang levetid: CBNs hårdhed er kun nummer to til diamant, og dens slidstyrke er over 100 gange større end for at slibe hjul, hvilket reducerer udskiftningsfrekvensen markant.
Høj termisk stabilitet: CBN kan modstå temperaturer op til 1400 ° C, hvilket forhindrer, at arbejdsemneforbrændinger (konventionelle slibningshjul mislykkes ved 800 ° C).
Høj præcisionsopbevaring: Den forglasede binding udviser fremragende stivhed, stabile slibekræfter og kan opnå en konisk rundhed på mindre end 1 um.
Høj effektivitet: Metalfjernelseshastigheder øges med 30%-50%, hvilket gør det velegnet til vanskelige at maskine materialer såsom hærdet stål og høje temperaturlegeringer.
Grit Størrelse:
Grov slibning (RA 0,8μm): #80- #120
Fin slibning (RA 0,1μm): #400- #2000
Koncentration:
Hærdet stål: 100%-150%
Karbid: 75%-100%
Binder:
Glasfase keramik: Generelt formål
Mikrokrystallinsk keramik: Krav med høj sejhed
A: Fejlfindingstrin:
Dynamisk afbalancering: Slibestjulet skal være G1.0 -kvalitet (ubalance ≤ 0,4 g · mm/kg).
Kontroller spindellejerne: Udskift hvis radial runout> 0,003 mm.
Juster parametre:
Reducer den lineære hastighed med 10% -15% (f.eks. Fra 120 m/s til 100 m/s).
Reducer foderhastigheden til 50% af den oprindelige værdi.
Optimer klem: Forøg arbejdsemnestøttepunkter og reducer overhæng.
Svar: Almindelige årsager og løsninger:
| Årsag | Løsning |
| Overdreven slibningsparametre | Reducer linihastigheden eller tilførselshastigheden |
| Utilstrækkelig kølevæskekoncentration (<4%) | Genopfyld koncentrat til 6% |
| Slibende hjulporer tilstoppet | Rengør med en 0,6 MPa højtryksluftpistol |
| Skift arbejdsemne materiale (indeholder hård fase) | Brug en højere koncentration (150%) eller finere Grit Grinding Wheel |
Svar:
Afkølingsoptimering:
Strømningshastighed ≥ 15 l/min · mm (slibende hjulbredde)
Brug et internt afkølet slibningshjul eller en dobbelt dyse (15 ° vinkel)
Procesjustering:
Forøg antallet af poleringscyklusser (≥ 3 gnistfri slibning)
Reducer foderhastigheden med 30%
Valg af slibning af hjul:
Brug et slibestjul med en høj porøsitet (30%-40%) for at forbedre varmeafledningen.
Svar:
Kalibrering af maskinens geometriske nøjagtighed:
Brug et laserinterferometer til at kontrollere X/Z -aksen vinkelret (fejl ≤ 0,005 mm/300 mm).
Korrigering af slibende hjulklædningsvinkel:
Brug en standardvinkelblok til at kalibrere diamantrullerens kommode. Kontroller fixturen stivhed:
Kontroller klemmekraften ved 3-5 MPa for at forhindre deformation af emnet.
Svar:
Dressing -værktøj: Diamondruller anbefales (lang levetid og høj præcision).
Parameterindstillinger:
Dressing Feed Rate: 0,002-0,005 mm/slagtilfælde
Forbindingshastighedsforhold: 0,4 til 0,8 (slibende hjul til rulle lineær hastighedsforhold)
Slibekrav: Der kræves tre gnistfri pas efter påklædning.
Svar:
Test i tomgangskørsel: Forøg hastigheden trinvis til driftshastigheden og kør i 30 minutter.
Dynamisk afbalancering: Brug en online balancer til at tilpasse sig G1.0.
Testslibningsbekræftelse:
Proces 2-3 prøver og inspicér dimensioner og overfladekvalitet.
Juster dressingmængden eller slibningsparametre fint baseret på resultaterne.
Regelmæssige skravmærker
Karakteristika: Periodiske striber med en bølgelængde på 0,1-0,5 mm
Afhjælpning:
Check Foundation Vibration (skal være ≤2μm/s)
Juster hastigheden for at undgå resonansfrekvenser
Brug et ulige fordelt slibningshjul (spiralfløjte)
Overfladeforbrænding
Kriterier: Oxygen -misfarvningslag
Nøgle modforanstaltninger:
Forøg kølevæskestrømningshastigheden til ≥15 l/min · mm
Vedtage et internt afkølet slibende hjuldesign
Reducer tilførselshastigheden med 30% og tilføj tre yderligere poleringskort
Unormal slid
Typisk sag: levetiden falder med mere end 50%
Optimeringsløsning:
Juster CBN-koncentration (100-125% for hærdet stål)
Ændre forbindingsparametre (tilførselshastighed ≤ 0,001 mm/slagtilfælde)
Slibende kornudkast
Symptom: "skaldede pletter" vises på slibethjulets overflade
Rodårsag:
Ulemper for obligationsstyrke
Højre vinkelskærende påvirkning
Forbedringsmetoder:
Brug et mikrokrystallinsk keramisk bindingsslibningshjul
Vedtag en <5 ° hældningskæremetode
Dimensionel ustabilitet
Nøgle kontrolpunkter:
Kontrol på omgivelsestemperatur ved 20 ± 1 ° C
Trigger online målingskompensation hver 10 stykker
Opret en termisk deformationskompensationsmodel
Slibende hjul revne
Nødprocedurer:
Umiddelbar nødstop
Kontroller integriteten af den beskyttende dækning
Kontroller, om hastigheden overstiger grænsen
Arbejdsstykket flyvning
Forebyggende foranstaltninger:
Brug mekanisk og hydraulisk dobbeltpositionering
Installer et visuelt bekræftelsessystem
Daglig inspektion:
Kølevæskekoncentration (4-6%)
Slibende hjuludseende (revner/defekter)
Periodisk vedligeholdelse:
Ugentlig: Guideway -smøring (fedtpåfyldning ≥ 80%)
Månedligt: Spindel Runout Inspection (≤ 0,003 mm)
Tillæg: Hurtig diagnosebord
| Problembeskrivelse | Prioriterede inspektionsemner | Tidsgrænse |
| Chatter -mærker | Dynamisk afbalancering/lejer | Inden for 2 timer |
| Brænder | Kølesystem | Øjeblikkelig nedlukning |
| Dimensionel overskridelse | Temperaturkompensation | Løs under skift |
Medfødte fordele bestemt af materielle egenskaber
Uerstattelige superabrasiver
CBN (kubisk bornitrid) kan prale af en hårdhed på 4500 HV, kun anden til diamant, men alligevel overstiger dens højtemperaturstabilitet (1400 ° C) langt fra diamanten (som oxideres ved 800 ° C).
En typisk sammenligning: Ved bearbejdning af hærdet stål (HRC 60) er et CBN -hjuls levetid 100 gange den for et korundhjul.
Synergistiske effekter af forglasede bindinger: Den mikrokrystallinske keramiske struktur kombinerer stivhed (elastisk modul 100 GPa) med selv-nedskærende egenskaber.
Kontrollerbar porøsitet (5%-40%) forbedrer varmeafledning sammenlignet med harpiks/metalbindinger.
Et gennembrud i præcisionsopbevaring
Nano-niveau stabilitet
Slibende korntabshastighed <0,1%/time, hvilket sikrer følgende, selv efter 2000 cyklusser:
Rundhed ≤ 1μm
Keglevinkeltolerance ± 0,003 °
Termisk deformationskontrol
Termisk ledningsevne er 1300W/(M · K), og slibningszonetemperaturen er 200 ° C lavere end for slibende hjul.
Målte data: Arbejdsstofoverfladetemperatur <150 ° C ved slibning af titanlegeringer (konventionelle processer> 400 ° C)
Fremadrettet teknologisk udvikling
En naturlig pasform til intelligent slibning
Meget forudsigelig slidadfærd, velegnet til:
Digital tvillingmodellering
Adaptiv kontrolalgoritme
Aktuel førende løsning: Slibende hjul resterende livsforudsigelsesfejl <3%
Grønne produktionstendenser
Sammenligning af energiforbrug:
Konventionel slibning: 25 kW · h/100 stykker
CBN -slibning: 8kW · H/100 stykker
50% reduktion i kølevæskemæssig forbrug
Kategori: CNC drejebænk Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: 2015 kvalite...
Mere
Kategori: Special Valve CNC Grinder Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: ...
Mere
Kategori: Special Valve CNC Grinder Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: ...
Mere
Kategori: Special Valve CNC Grinder Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: ...
Mere
Kategori: Bearbejdningsudstyr Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: 2015 k...
Mere
Kategori: Centreløs slibemaskine Oversigt: Virksomheden implementerer og implementerer forskellige systemstyringskrav, innoverer og ...
Mere
Kategori: Plasma -svejsningsudstyr Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO9001: 2...
Mere
Kategori: Produktion af hjælpeprodukter Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO90...
Mere
Kategori: Produktion af hjælpeprodukter Produktoversigt: Virksomheden har bestået certificering af forskellige systemer, såsom ISO90...
Mere
86-13584767515
86-0515-89500828
Nr. 1, Industrial Concentration Area, Wulie Town, Dongtai City, Jiangsu -provinsen
Produkt
