Hvad er centerløs slibemaskine?

A centerløs slibemaskine er en type cylindrisk slibeudstyr, der fjerner materiale fra et emne uden behov for at fastgøre delen mellem centre eller patroner. I stedet er emnet understøttet af et arbejdsstøtteblad og reguleret af et styrehjul, mens en slibeskive udfører skærehandlingen. Dette design giver mulighed for kontinuerlig bearbejdning med høj gennemstrømning af cylindriske komponenter med enestående rundhed og overfladefinish - hvilket gør det til en hjørnesten i moderne præcisionsfremstilling.

I modsætning til konventionel centerslibning udmærker centerløs slibning sig ved at behandle lange, slanke eller tyndvæggede dele, der ellers ville bøje sig eller afbøje under spændetryk. Komponenter såsom motorventiler, hydrauliske stænger, lejeløb, stifter og aksler produceres rutinemæssigt på centerløse slibemaskiner på tværs af bil-, rumfarts- og industrisektorer.

Som ledende Kina leverandør af centerløs slibemaskine , Jiangsu Gist Technology Co., Ltd. udvikler højpræcisions intelligente automationsslibeløsninger, der er skræddersyet til de mest krævende produktionsmiljøer verden over.

Hvordan fungerer en centerløs slibemaskine?

Det grundlæggende driftsprincip for en centerløs slibemaskine er afhængig af tre nøglekomponenter, der arbejder i præcis koordination: den slibeskive , den regulerende hjul , og arbejds hvile klinge . Arbejdsemnet placeres mellem slibeskiven og reguleringsskiven, hvilende på klingen i en højde lidt over begge hjuls midterlinje. Denne geometriske forskydning er kritisk - den skaber en selvcentrerende effekt, der bevarer rundheden gennem hele slibningsprocessen.

Slibeskiven roterer med høj hastighed (typisk 1.800–3.600 RPM) og udfører selve materialefjernelsen. Reguleringshjulet, der er indstillet i en lille vinkel (normalt 1°–6°), roterer langsommere og styrer både arbejdsemnets rotationshastighed og dets aksiale tilspændingshastighed. Denne vinkel bestemmer direkte, hvor hurtigt delen bevæger sig gennem maskinen i gennemføringstilstand.

Tre primære slibningsmetoder

Gennemløbsslibning: Emnet passerer fuldstændigt gennem maskinen i én sammenhængende passage. Ideel til almindelige cylindriske dele med konstant diameter som stænger og stænger.
In-feed slibning: Emnet føres radialt ind i slibeskiven og holdes stationært aksialt. Anvendes til komplekse profiler, tilspidsninger og dele med varierende diametre.
End-feed slibning: Emnet føres fra den ene ende til et fast stop. Velegnet til koniske eller trinformede emner, der kræver stram dimensionskontrol på et bestemt punkt.

Diagrammet ovenfor illustrerer trepunktsstøttesystemet: slibeskiven fjerner materiale ved høj hastighed, mens reguleringsskiven styrer fremføring og rotation. Arbejdsstøttebladet placerer delen over midten for at opretholde geometrisk rundhed. Denne friktionsfri, selvcentrerende opsætning er det, der muliggør centerløs slibning for at opnå tolerancer så snævre som ±0,002 mm konsekvent på tværs af store produktionsserier.

Nøglekomponenter og deres tekniske roller

Forståelse af anatomien af en centerløs slibemaskine er afgørende for at vælge den rigtige konfiguration og opretholde optimal ydeevne. Hver komponent spiller en afgørende rolle for kvaliteten af det færdige emne.

Tabel 1: Hovedkomponenter i en centerløs slibemaskine og deres tekniske betydning ved præcisionsfremstilling.
Komponent	Materiale / Specifikation	Funktion	Indvirkning på kvalitet
Slibning Wheel	CBN, Alumina, SiC	Materialefjernelse, overfladebehandling	Overfladeruhed Ra, dimensionsnøjagtighed
Regulering Wheel	Gummibundet slibemiddel	Tilspændingsstyring, emnerotation	Afrunding, foderkonsistens

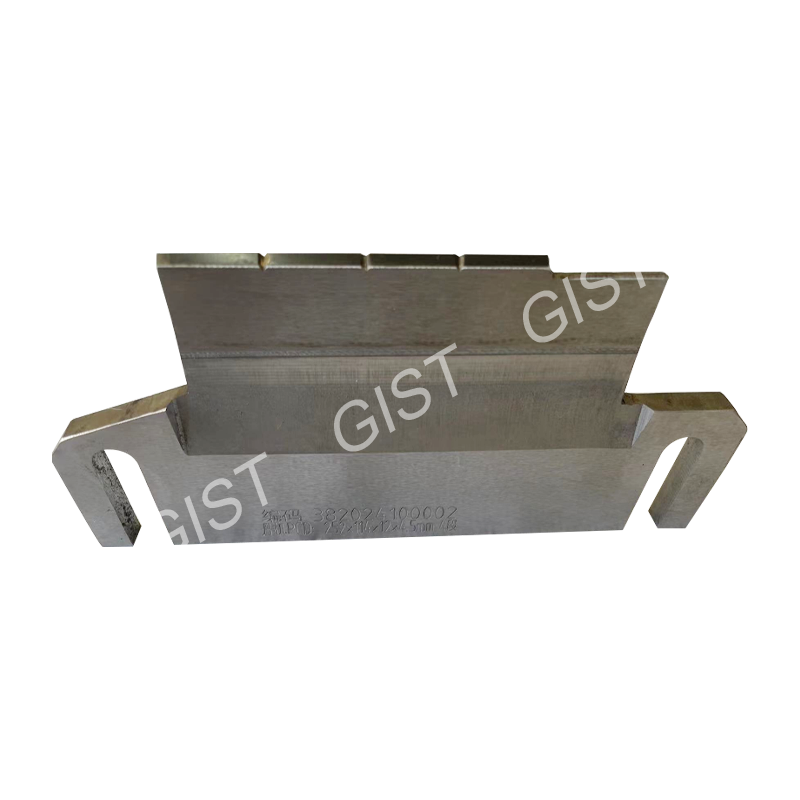

Arbejdsstøtteblad	Hærdet stål/carbid	Understøtter emnet over centerlinjen	Geometrisk stabilitet, vibrationsreduktion
Hjul Dressing Unit	Diamantrulle / punktkommode	Bevarer hjulets profil og skarphed	Konsekvent materialefjernelseshastighed
CNC kontrolsystem	PLC / servodrevet	Automatisering, parameterstyring	Repeterbarhed, processporbarhed
Kølevæske system	Højtryksoversvømmelse/tåge	Varmeafledning, fjernelse af spåner	Termisk stabilitet, hjullevetid

Centerløs slibning vs. konventionel cylindrisk slibning

At vælge mellem centerløs slibning og konventionel cylindrisk slibning mellem centre involverer afvejninger i opsætningstid, stivhed, delgeometri og produktionsvolumen. Diagrammet nedenfor sammenligner de to metoder på tværs af seks kritiske ydeevnedimensioner.

Radardiagrammet afslører et tydeligt mønster: centerløs slibning dominerer i gennemløb, opsætningshastighed og automatiseringspotentiale og opnår score på henholdsvis cirka 95, 85 og 90 ud af 100. Konventionel cylindrisk slibning bevarer sin kant i profilkompleksitet og delstivhed - essentiel for komplekse konturformede eller asymmetriske emner, der kræver sikker fastgørelse. Til storvolumenproduktion af cylindriske dele, såsom motorventilstammer, hydrauliske cylinderstænger eller lejeruller, giver centerløs slibning målbar overlegen effektivitet og konsistens. Valget afhænger i sidste ende af batchstørrelse, delgeometri og tolerancekrav.

Industrier og applikationer: Hvor centerløse slibemaskiner er installeret

Centerløse slibemaskiner betjener en bemærkelsesværdig bred vifte af industrier, hver med særskilte krav til materiale, tolerance og overfladefinish. Teknologien er især dominerende i sektorer, hvor runde komponenter skal produceres i store mængder med gentagbar præcision.

Bil- og motorkomponentsektoren tegner sig tilsammen for cirka 60 % af den globale brug af centerløse slibemaskiner, drevet af de enorme produktionsvolumener af ventiler, stempler, krumtapaksler og transmissionskomponenter. Luftfartsapplikationer, selvom de er mindre i andel, kræver de højeste tolerancer - ofte kræver overfladeruhed under Ra 0,1 µm. Sektoren for medicinsk udstyr oplever hurtig vækst, især for ortopædiske implantatkomponenter og minimalt invasive kirurgiske værktøjer, der kræver fejlfri cylindrisk præcision.

Jiangsu Gist Technology Co., Ltd. har etableret langsigtede partnerskaber med producenter af motordele, herunder Tyskland MAHLE og USA EATON - begge kendt for deres strenge leverandørkvalifikationsstandarder. Disse relationer afspejler virksomhedens evne til konsekvent at levere centerløse slibeløsninger, der opfylder kravene fra globale Tier-1 bilproducenter og industriproducenter.

Typiske emner behandlet ved centerløs slibning

Motorventilstammer: Kræv snævre cylindricitetstolerancer (typisk inden for 2 µm) og overfladefinish under Ra 0,2 µm for pålidelig tætning.
Lejeruller og løbebaner: Skal opfylde ABEC-5 eller højere karakterer; centerløs slibning opnår den nødvendige rundhed på under 0,5 µm.
Hydrauliske cylinderstænger: Lange, slanke komponenter, hvor konventionel fastspænding ville indføre afbøjning; centerløs slibning med gennemstrømning er den foretrukne metode.
Brændstofinjektor komponenter: Snævre diametertolerancer på ±0,001 mm sikrer korrekte sprøjtemønstre og motoreffektivitet.
Medicinske knogleskruer og implantater: Biokompatible materialer som titanium og kobolt-krom males til kirurgisk præcision.

Opnåelige tolerancer og overfladekvalitet

En af de afgørende fordele ved en velkonfigureret centerløs slibemaskine er dens evne til at opretholde ekstremt snævre dimensionelle tolerancer på tværs af store produktionsvolumener uden den progressive fejlopbygning, der er forbundet med fixturbaserede metoder. Tabellen nedenfor opsummerer præcisionsbenchmarks, der kan opnås med moderne CNC centerløse slibemaskiner.

Tabel 2: Præcisionsbenchmarks for CNC centerløse slibemaskiner på tværs af nøglekvalitetsparametre.
Parameter	Standard CNC Centerløs	Højpræcisionsmodel	Typisk anvendelse
Diameter Tolerance	±0,005 mm	±0,001 mm	Motorventiler, lejeløb
Rundhed (cirkulærhed)	1-2 µm	0,3-0,5 µm	Præcisionslejer, brændstofinjektorer
Overfladeruhed (Ra)	0,2-0,4 µm	0,05-0,1 µm	Medicinske implantater, rumfart
Cylindricitet	3–5 µm / 100 mm	1-2 µm / 100 mm	Hydrauliske stænger, spindelaksler
Materialefjernelseshastighed	Op til 6 mm³/mm·s	1–2 mm³/mm·s (finish)	Skrubbebearbejdning vs. færdigslibning

CNC-automatisering og intelligent styring i moderne centerløs slibning

Overgangen fra manuelt justerede centerløse slibemaskiner til fuldautomatiske CNC-systemer har fundamentalt ændret produktionsøkonomien. Moderne CNC centerløse slibemaskiner inkorporerer servodrevne akser, måling i realtid i processen og adaptive kontrolalgoritmer, der kontinuerligt kompenserer for hjulslid, termisk drift og variationer i materialehårdhed.

Jiangsu Gist Technology Co., Ltd. integrerer avancerede PLC- og CNC-styringsplatforme med sine slibesystemer, hvilket muliggør automatiserede hjulafredningscyklusser, automatisk mellemrumskompensation og fuld sporbarhed af procesparametre. Dette niveau af intelligent kontrol understøtter nul-defekt fremstillingsmål vedtaget af Tier-1 motorventilproducenter såsom Chongqing Sanai Hailing Industrial Co., Ltd. og Jinan Ward Auto Parts Co., Ltd.

Linjediagrammet illustrerer tydeligt en kritisk produktionsvirkelighed: Manuelle centerløse slibemaskiner oplever progressiv dimensionsdrift, efterhånden som hjulslid akkumuleres, med afvigelse stigende fra cirka 2,5 µm i starten af en kørsel til næsten 10 µm efter 5.000 dele - en 4x nedbrydning, der direkte påvirker skrothastigheden. CNC-automatiserede systemer med adaptiv hjulafdækning opretholder konsistente afvigelser under 1,8 µm gennem hele produktionsforløbet. For producenter, der producerer motorventilstammer, hvor tolerancebånd på ±2 µm er standard, er denne konsistens ikke en luksus, men en kvalitetsforudsætning. Dataene understreger, hvorfor CNC-automatisering er standarden for seriøs volumenproduktion.

Automatiseringsfunktioner i high-end centerløse slibesystemer

Måling undervejs: Laser- eller luftmålerprober måler kontinuerligt emnets diameter under slibning og fører data tilbage til CNC'en for justering i realtid.
Automatisk hjulafdækning: Diamond roll dressers genopretter hjulprofilen efter en programmeret tidsplan eller udløst af afvigelsestærskler, hvilket eliminerer manuel indgriben.
Auto-loading systemer: Vibrerende skålfødere, robotarme eller dedikerede læsseportaler tilfører emner med hastigheder på over 60 dele i minuttet for komponenter med lille diameter.
Termisk kompensation: Temperatursensorer på maskinlejet og spindler leverer kompensationsværdier til controlleren, hvilket modvirker de geometriske effekter af varmeopbygning under lange løb.

Valg af den rigtige centerløs slibemaskine: Nøgleparametre

Angivelse af en centerløs slibemaskine kræver omhyggelig evaluering af flere indbyrdes afhængige parametre. At vælge en maskine, der er underdimensioneret til opgaven, resulterer i dårlig overfladekvalitet og kort hjullevetid, mens en overspecificeret maskine repræsenterer unødvendige anlægsudgifter. Følgende parametre bør evalueres systematisk.

Søjlediagrammet rangerer maskinudvælgelseskriterier efter deres relative betydning baseret på feedback fra branchefolk og applikationstekniske data. Mulighed for slibeskivehastighed topper listen, fordi spindelhastigheden direkte bestemmer materialefjernelseshastigheden og den opnåelige overfladeruhed - en underdreven spindel kan ikke kompensere gennem nogen anden justering. Emnets diameterområde og maskinens stivhed følger nøje, da disse definerer de fysiske grænser for, hvad maskinen kan bearbejde, og hvordan den håndterer skærekræfter uden vibrationer. Maskinens fodaftryk, selvom det er relevant for anlægsplanlægning, rangerer lavest, da det sjældent driver beslutningen om tekniske kapaciteter.

Emnets diameter og længdekapacitet

De fleste centerløse slibemaskiner er designet omkring specifikke emnediameterområder. Almindelige kategorier omfatter maskiner med lille boring, der håndterer diametre fra 0,3 mm til 50 mm, mellemmaskiner til 10-150 mm og kraftige modeller til 50-300 mm aksler og ruller. Slibeskivebredden bestemmer også den maksimale emnelængde, der kan færdigbehandles i en enkelt omgang under indføringsslibning - typiske skivebredder spænder fra 100 mm til 600 mm.

Specifikationer for slibeskive

Valg af hjul er en kritisk procesteknisk beslutning. Aluminiumoxid (Al₂O₃) hjul er omkostningseffektive for kulstofstål og jernholdige materialer. Siliciumcarbid (SiC) hjul foretrækkes til hårde, skøre materialer som keramik og støbejern. CBN (Cubic Boron Nitride) hjul tilbyder enestående hjullevetid og dimensionskonsistens for hærdet stål - et enkelt CBN-hjul kan klæde hundredtusindvis af dele før udskiftning, sammenlignet med titusinder for konventionelle slibemidler. Afvejningen er væsentligt højere initial hjulomkostninger.

Centerløs slibemaskine vedligeholdelse og fejlfinding

Konsekvent præcisionsoutput fra en centerløs slibemaskine afhænger af disciplineret forebyggende vedligeholdelse. I modsætning til konventionelle værktøjsmaskiner, hvor slid primært påvirker en enkelt akse, involverer centerløse slibemaskiner tre interagerende dynamiske systemer - hvilket gør systematisk vedligeholdelsesplanlægning afgørende for at opretholde outputkvaliteten.

Analyse af centerløse slibeprocesfejl på tværs af produktionsmiljøer afslører, at over 55 % af kvalitetsproblemerne stammer fra hjulrelaterede årsager - enten slidprofiler på slibeskiver eller reguleringsfejl ved opsætning af hjul. Dette understreger, hvorfor regelmæssige skemaer for hjulafdækning og præcise protokoller til kalibrering af hjulgab er de vedligeholdelsesaktiviteter, der giver størst afkast. Arbejdshvilebladshøjden, som styrer den kritiske over-center positionering af emnet, tegner sig for 18 % af defekterne og overses ofte som en sliddel på trods af direkte påvirkning af rundheden. En klinge, der er slidt med så lidt som 0,05 mm, kan introducere målbar urundhed i færdige dele.

Almindelige defekter og korrigerende handlinger

Tabel 3: Almindelige centerløse slibefejl, deres primære årsager og anbefalede korrigerende handlinger.
Defekt Symptom	Mest sandsynlig årsag	Korrigerende handling
Skravlemærker / vibrationslinjer	Hjul imbalance or worn spindle bearings	Re-balance hjul; inspicere lejer; reducere tilførselshastigheden
Tilspidsning på færdig del	Regulering wheel angle misaligned	Juster den regulerende hjuls drejevinkel igen; kontrollere knivniveauet
Dårlig rundhed/fliget	Forkert klingehøjdeindstilling	Genberegn og nulstil klingehøjden over midten
Brændt eller misfarvet overflade	For stor indføring, utilstrækkelig kølervæske, glaseret hjul	Kjole hjul; øge kølevæskestrømmen; reducere indføringsdybden
Inkonsekvent diameter på tværs af batchen	Termisk afdrift eller hjulslitagedrift	Aktiver automatisk kompensation; reducere påklædningsintervallet

Om Jiangsu Gist Technology Co., Ltd.

Jiangsu Gist Technology Co., Ltd. — tidligere Dongtai Weifeng Machinery Factory, grundlagt i 2012 — blev genetableret i april 2020 som en dedikeret producent af komplet maskinautomationsudstyr. Beliggende i den industrielle koncentrationszone, Wulie Town, Dongtai City, besætter virksomheden 22 mu jord med over 11.000 kvadratmeter produktionsfaciliteter og en samlet investering på 100 millioner yuan. Byggeriet af det nye anlæg begyndte i begyndelsen af 2021 og blev afsluttet i begyndelsen af 2022.

Virksomhedens avancerede intelligente automatiseringsudstyr betjener kernemotorkomponentapplikationer i lokomotiver, generatorsæt, minemaskiner, erhvervskøretøjer og marineapplikationer. Jiangsu Gist har etableret langsigtede forsyningsrelationer med globalt anerkendte producenter og er blevet indarbejdet i deres internationale indkøbssystemer. Virksomheden har uafhængige import- og eksportrettigheder og har leveret udstyr til over 20 lande og regioner, herunder Tyskland, Japan, Tyrkiet og Iran.

Som en anerkendelse af sin teknologiske innovation blev Jiangsu Gist tildelt National High-Tech Enterprise-status i 2022 og udpeget som en specialiseret og ny virksomhed i 2024. Virksomheden har mere end 10 opfindelsespatenter og over 100 brugsmodelpatenter. Alle operationer er certificeret under ISO 9001:2015, ISO 14001:2015 og ISO 45001:2018 ledelsessystemer, der sikrer ensartet kvalitet, miljøansvar og arbejdssikkerhedsstandarder på tværs af organisationen.

Ofte stillede spørgsmål om centerløse slibemaskiner

Spørgsmål 1: Hvad er forskellen mellem gennemstrømning og centerløs slibning i indføringen?

Gennemløbsslibning passerer emnet fuldstændigt gennem maskinen langs dens aksiale retning, hvilket gør den ideel til almindelige cylindriske dele med konstant diameter - såsom lige aksler, stænger og stifter - ved meget høje gennemløbshastigheder. In-feed slibning holder emnet på plads aksialt og bevæger slibeskiven radialt ind i delen; denne metode bruges til trinformede, tilspidsede eller profilerede komponenter, hvor diameteren ændres i længden.

Q2: Hvilke materialer kan behandles på en centerløs slibemaskine?

Centerløse slibemaskiner kan behandle en bred vifte af materialer, herunder hærdet kulstofstål, legeret stål, rustfrit stål, støbejern, aluminium, titanium, keramik og karbider. Valget af slibeskive - alumina, siliciumcarbid eller CBN - er afstemt efter materialets hårdhed og den nødvendige overfladefinish. Hårde, slidbestandige materialer kræver typisk CBN-hjul for effektiv snavsfjernelse uden overdreven varmeudvikling.

Q3: Hvor stram en tolerance kan en centerløs slibemaskine opnå?

Moderne CNC centerløse slibemaskiner opnår regelmæssigt diametertolerancer på ±0,001–0,005 mm (1–5 µm) i produktionsmiljøer. Højpræcisionsmodeller med termisk kompensation og måling under processen kan opretholde rundhed inden for 0,3-0,5 µm og overfladeruhed under Ra 0,1 µm. Opnåelse af de snævreste tolerancer kræver omhyggeligt hjulvalg, ensartede beklædningsplaner og stabile termiske forhold gennem hele bearbejdningscyklussen.

Q4: Hvad er den typiske produktionshastighed for en centerløs slibemaskine?

Produktionshastigheder varierer betydeligt efter delstørrelse, materiale og slibegodtgørelse. Til komponenter med lille diameter som motorventilstammer (typisk 5-8 mm i diameter), kan automatiserede centerløse slibemaskiner behandle 40-120 dele i minuttet. Større arbejdsemner som f.eks. yderringe eller hydrauliske stænger kræver længere opholdstid, hvilket giver 5-30 dele i minuttet. CNC-automatisering med auto-loading-systemer maksimerer udnyttelsen og minimerer cyklustidsvariation mellem operatører og skift.

Q5: Hvordan vælger jeg den rigtige centerløse slibemaskine til min applikation?

Nøglefaktorer omfatter emnets diameterområde og længde, nødvendige dimensionstolerancer og overfladefinish, produktionsvolumen, materialetype og hårdhed, og om delens geometri er lige eller profileret. Derfra kan du evaluere maskinens stivhed, spindelkraft, CNC-kontrolkapacitet, tilgængelige automatiseringsmuligheder og eftersalgsstøtteinfrastruktur. Det anbefales at dele detaljerede emnetegninger og produktionsmål med en specialistproducent såsom Jiangsu Gist Technology Co., Ltd. for en tilpasset løsningsvurdering.

Q6: Hvilken vedligeholdelse kræver en centerløs slibemaskine?

Rutinemæssig vedligeholdelse omfatter regelmæssig slibeskivebeklædning (dagligt eller pr. skift baseret på produktionsvolumen), kontrol af kølevæskekoncentration og renhed, smøring af spindellejer, inspektion og udskiftning af arbejdshvileblad og verifikation af indstillingerne for de regulerende hjulvinkler. Kvartalskontrol bør omfatte spindeludløbsmåling, glidevejssmøring og CNC-aksekalibrering. Forebyggende vedligeholdelsesplaner leveret af maskinproducenten bør følges nøje for at opretholde præcision og forlænge maskinens levetid.
